[오픈소스] ERD 설계 툴 - ERMASTER , eclipse 플러그인으로 무료!

출처: https://blog.naver.com/drods/222110669844



상용 ERD 모델링 툴인 ERWin이나 DBDesinger를 대체할 수 있는 오픈소스 기반 ERD 설계 툴을 소개합니다.

​

이 툴은 Eclipse 플러그인 형태로 간단하게 eclipse의 install 기능을 이용하여 설치할 수 있고 사용법도 어렵지 않고, Import 및 DDL Export를 지원합니다.

​

ERMaster Eclipse Plug-in 기반 ERD 설계 툴

도구 정보 요약

라이센스	Apache 2.0
도구명	ERMaster
특징	• ERD 작성을 통해 데이터 설계를 지원함 • Dictionary, Category 등 편의 기능 제공 • Database와 연동하여 ERD 추출 지원
주요 기능	• ERD 설계 • Database Import • DDL Export / Excel Export
실행환경	• Windows, Mac, Linux
최신 버전	• v1.0.0 (2015.06)

​

※ 설치방법은 아래 참고

https://blog.naver.com/drods/222207625957



[오픈소스] ERD 설계 툴 - ERMaster , eclipse 설치방법!

​ERMaster 설치 방법​1. Eclipse 플러그인 형태로 설치되며 아래 메뉴에서 설치를 진행합니다.​2. ...

blog.naver.com

ERMaster 주요 기능

• Eclipse Plug-in 환경을 통한 ERD 작성

• Database 연동을 통한 ERD 추출

• 다양한 export 기능(DDL, Excel, Html 등) 지원

​

화면 구성

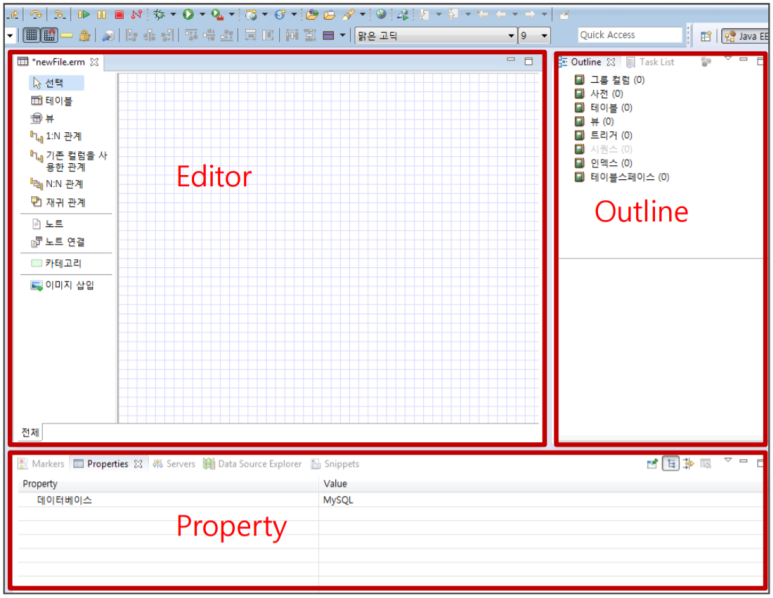

• 화면은 크게 Editor, Outline, Property로 구성된다.

• Editor의 왼쪽에 팔레트메뉴가 있고 오른쪽에 다이어그램을 그릴 수 있는 캔바스가 있다.

• Outline에서는 만들어진 Object들을 확인할 수 있다.

• Property에서는 각 Object의 속성을 확인할 수 있다.



​

테이블 정의 샘플

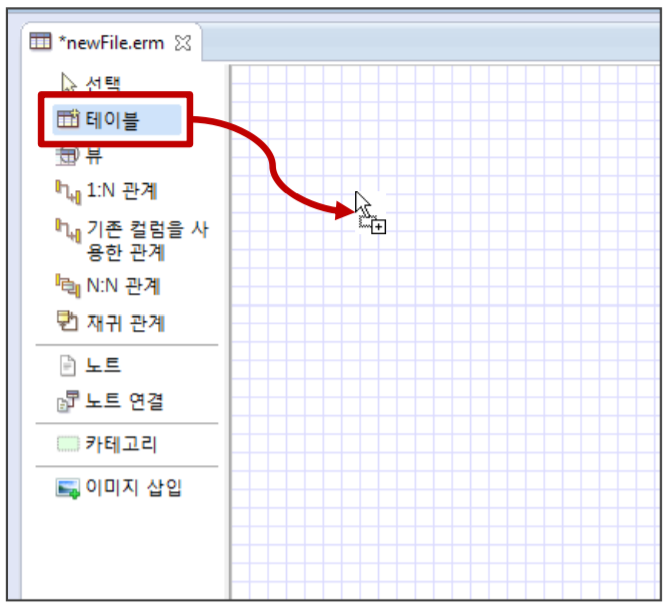

• Editor의 팔레트메뉴에서 ‘테이블’을 클릭한다.

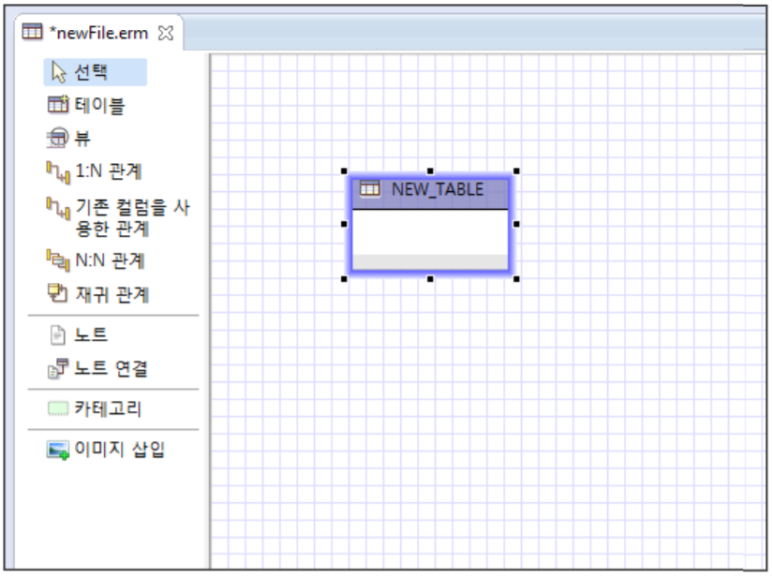

• 캔바스의 원하는 위치에 클릭하면 테이블이 그려진다.

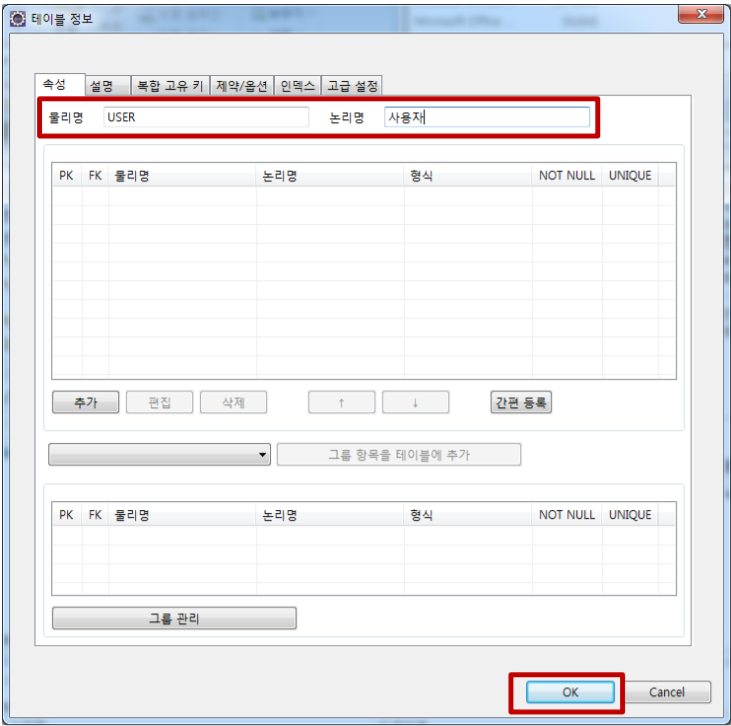

• 테이블의 물리명과 논리명을 입력하고 OK 버튼을 클릭한다.

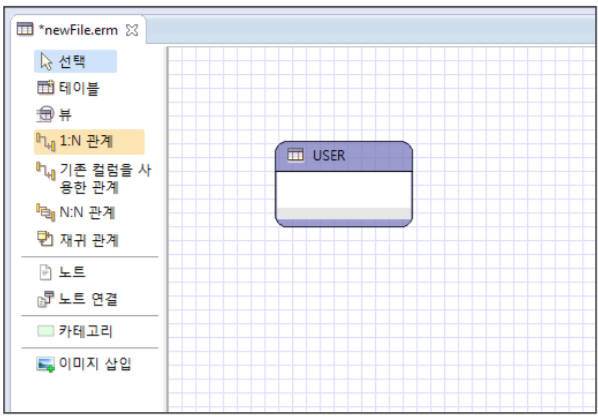

• 캔버스에 해당 테이블의 내용이 반영된다.



​

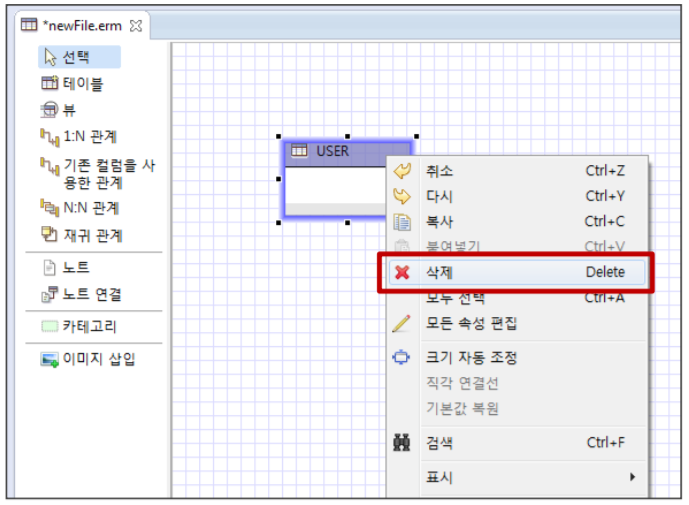

• 테이블을 삭제하는 경우는 테이블을 선택 후 Delete키를 누르거나 오른쪽 클릭하여 ‘삭제’를 선택한다.

​

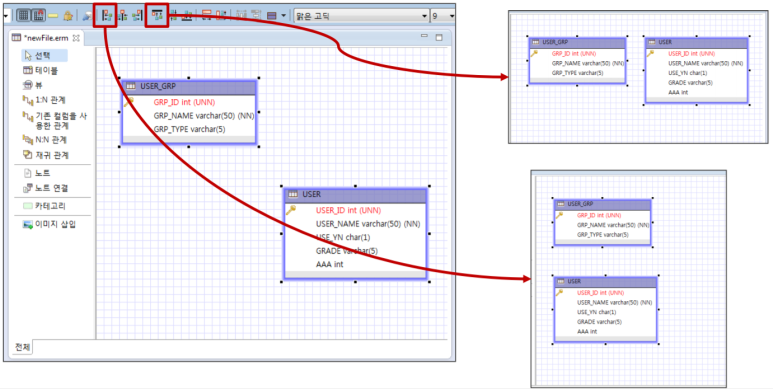

• 그려진 테이블 간의 정렬은 아이콘 메뉴를 사용한다.

• 해당 테이블들을 선택하고 원하는 정렬 아이콘을 클릭한다.

​

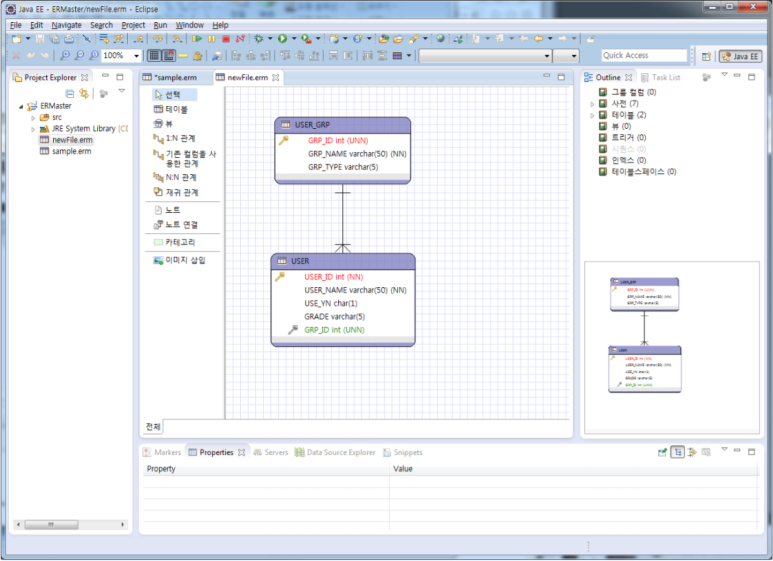

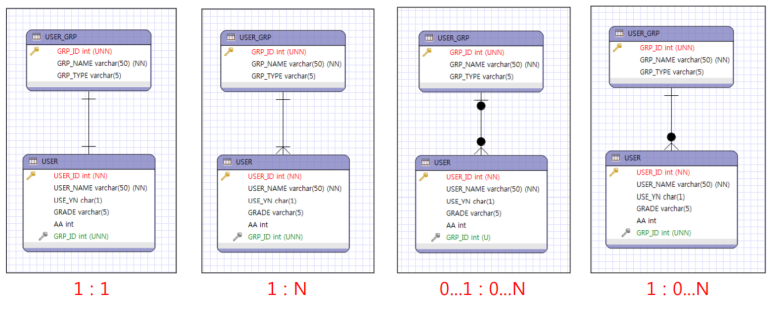

관계 정의 샘플

​



다이어그램 표시

• 데이터모델의 표기법을 변경할 수 있다.

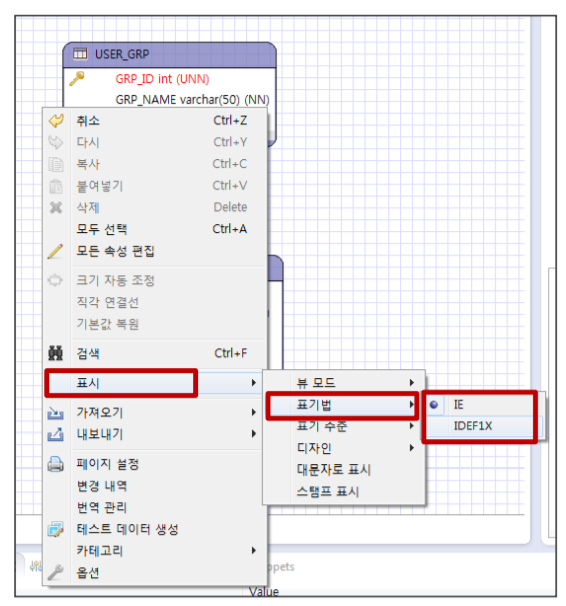

• 캔버스에서 마우스 오른쪽 클릭하여 표시 – 표기법에서 IE 또는 IDEF1X 를 선택한다.



​

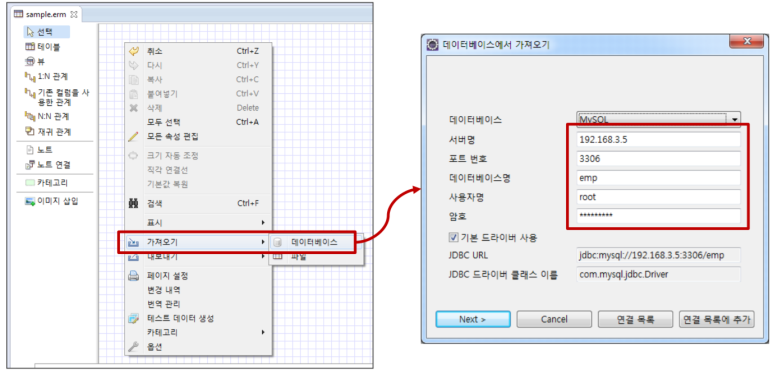

DB Import 기능

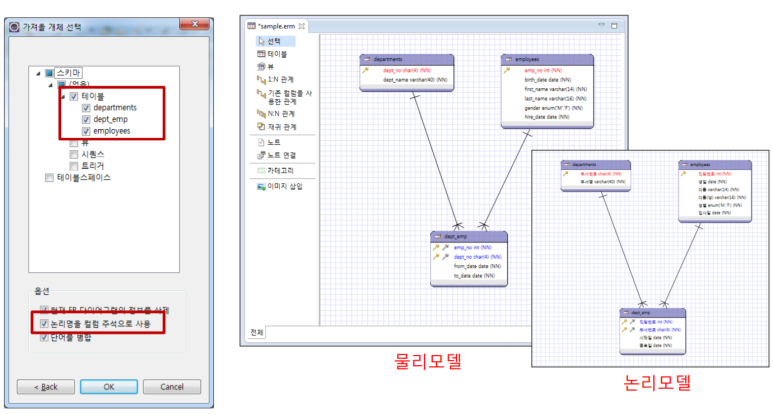

가져오기 기능을 이용하여 데이터베이스에서 논리 및 물리 모델을 역설계 할 수 있다.

​

• Database Import

• Tabel 추가

DDL 생성

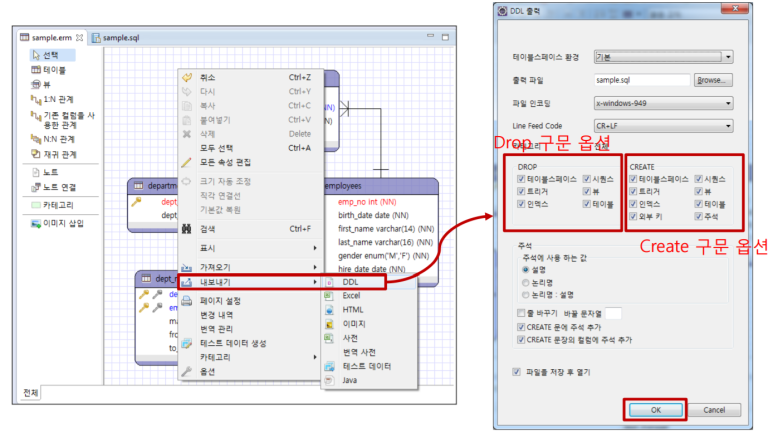

• 캔버스에서 마우스 오른쪽 클릭하여 내보내기 – DDL 을 선택한다.

• D이 출력 창이 열리면 D이 Query 옵션을 조정할 수 있다.

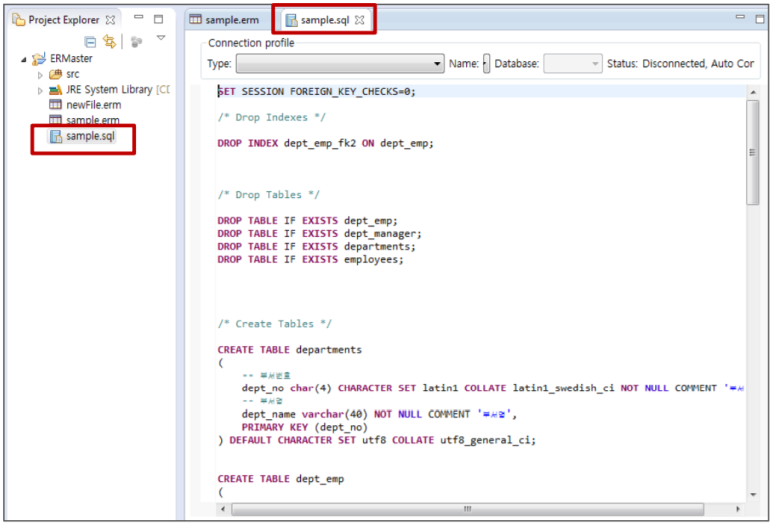

• OK 버튼을 클릭하면 SQL 파일이 생성된다.

​

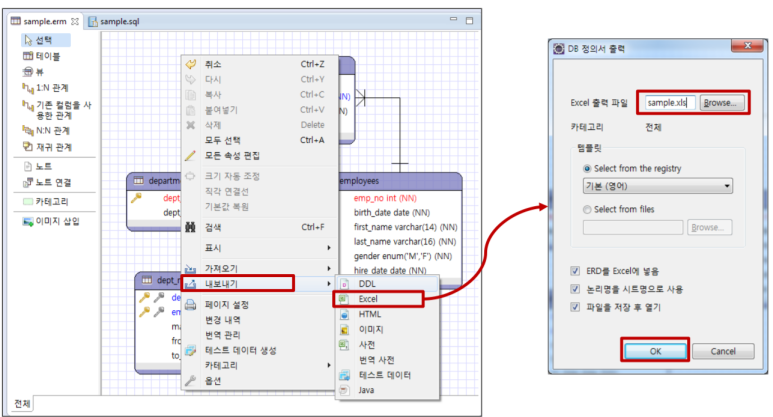

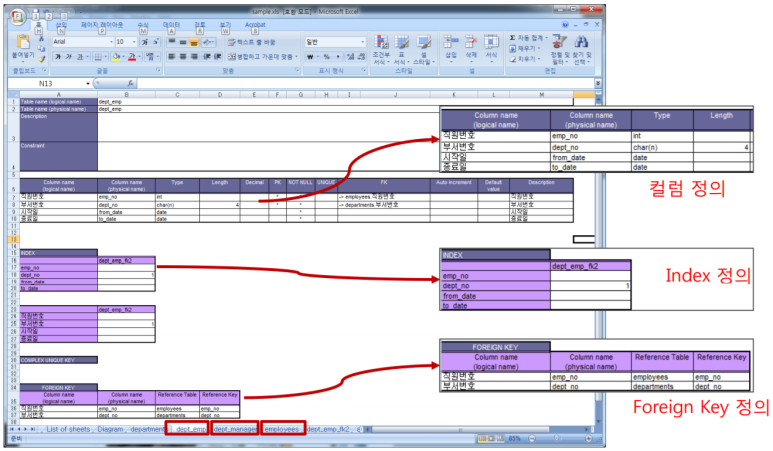

설계문서 생성

• 상세 테이블 정의 내용은 테이블별로 하나의 sheet에서 확인할 수 있다.

• sheet 명은 테이블명으로 표시된다.

• 컬럼 리스트, Index, Foreign Key 등을 확인할 수 있다.

​
