요즘은 웹/리눅스 서버를 운영하면서 보안에 대한 인식이나 요구도가 높아지다 보니 각 프로토콜(Protocol)의 버전을 확인하고, 보안 프로토콜 등급을 올려주는 것이 좋습니다. 각 서버 운영 업체나 클라이언트들도 그렇게 요구를 하구요.
사실..이런 요구가 오기전에 미리미리 보안에 대한 중요성을 인식하고 대비하는 것이 더 좋겠죠.
TLS / SSL의 버전을 확인하는 방법은 크게 두가지로 구분됩니다.
Openssl 명령어를 사용하는 방법
Qualys SSL Labs. SSL Server Test
먼저, Openssl 명령어를 이용해서 확인하는 방법을 알아봅니다.
[serviceWeb@web1 /etc/httpd/logs]
$ openssl
OpenSSL> s_client ?
unknown option ?
usage: s_client args
-host host - use -connect instead
-port port - use -connect instead
-connect host:port - who to connect to (default is localhost:4433)
-verify arg - turn on peer certificate verification
-cert arg - certificate file to use, PEM format assumed
-certform arg - certificate format (PEM or DER) PEM default
-key arg - Private key file to use, in cert file if
not specified but cert file is.
-keyform arg - key format (PEM or DER) PEM default
-pass arg - private key file pass phrase source
-CApath arg - PEM format directory of CA's
-CAfile arg - PEM format file of CA's
-trusted_first - Use trusted CA's first when building the trust chain
-reconnect - Drop and re-make the connection with the same Session-ID
-pause - sleep(1) after each read(2) and write(2) system call
-showcerts - show all certificates in the chain
-debug - extra output
-msg - Show protocol messages
-nbio_test - more ssl protocol testing
-state - print the 'ssl' states
-nbio - Run with non-blocking IO
-crlf - convert LF from terminal into CRLF
-quiet - no s_client output
-ign_eof - ignore input eof (default when -quiet)
-no_ign_eof - don't ignore input eof
-psk_identity arg - PSK identity
-psk arg - PSK in hex (without 0x)
-ssl2 - just use SSLv2
-ssl3 - just use SSLv3
-tls1_2 - just use TLSv1.2
-tls1_1 - just use TLSv1.1
-tls1 - just use TLSv1
-dtls1 - just use DTLSv1
-fallback_scsv - send TLS_FALLBACK_SCSV
-mtu - set the link layer MTU
-no_tls1_2/-no_tls1_1/-no_tls1/-no_ssl3/-no_ssl2 - turn off that protocol
-bugs - Switch on all SSL implementation bug workarounds
-serverpref - Use server's cipher preferences (only SSLv2)
-cipher - preferred cipher to use, use the 'openssl ciphers'
command to see what is available
-starttls prot - use the STARTTLS command before starting TLS
for those protocols that support it, where
'prot' defines which one to assume. Currently,
only "smtp", "pop3", "imap", "ftp" and "xmpp"
are supported.
-engine id - Initialise and use the specified engine
-rand file:file:...
-sess_out arg - file to write SSL session to
-sess_in arg - file to read SSL session from
-servername host - Set TLS extension servername in ClientHello
-tlsextdebug - hex dump of all TLS extensions received
-status - request certificate status from server
-no_ticket - disable use of RFC4507bis session tickets
-nextprotoneg arg - enable NPN extension, considering named protocols supported (comma-separated list)
-legacy_renegotiation - enable use of legacy renegotiation (dangerous)
-use_srtp profiles - Offer SRTP key management with a colon-separated profile list
-keymatexport label - Export keying material using label
-keymatexportlen len - Export len bytes of keying material (default 20)
자~~ 위에서 사용법을 보셨죠? 우리가 확인하고 싶은 것은 프로토콜의 버전이므로... 다음의 인자들을 기억하시면 됩니다.
-ssl2 - just use SSLv2
-ssl3 - just use SSLv3
-tls1_2 - just use TLSv1.2
-tls1_1 - just use TLSv1.1
-tls1 - just use TLSv1
-dtls1 - just use DTLSv1
이걸 토대로 사이트의 프로토콜 버전을 확인하는 명령어를 만들어서 실행해 볼까요? naver.com에 대한 것을 확인해보면... 다음과 같은 식으로 하면 되겠죠?
### SSL3 확인 ###
[shell]$ openssl s_client -connect naver.com:443 -ssl3
### TLSv1.2 확인 ###
[shell]$ openssl s_client -connect naver.com:443 -tls1_2
### TLSv1 확인 ###
[shell]$ openssl s_client -connect naver.com:443 -tls1
### DTLSv1.1 확인 ###
[shell]$ openssl s_client -connect naver.com:443 -dtls1
사이트의 SSL3 버전 확인 방법
naver.com의 SSL3 프로토콜 버전 확인을 해볼까요? 해당 명령어를 실행해보면 다음과 같은 결과를 보실 수 있습니다.
[shell]$ openssl s_client -connect naver.com:443 -ssl3
CONNECTED(00000003)
140157034440520:error:14094410:SSL routines:SSL3_READ_BYTES:sslv3 alert handshake failure:s3_pkt.c:1256:SSL alert number 40
140157034440520:error:1409E0E5:SSL routines:SSL3_WRITE_BYTES:ssl handshake failure:s3_pkt.c:596:
---
no peer certificate available
---
No client certificate CA names sent
---
SSL handshake has read 7 bytes and written 0 bytes
---
New, (NONE), Cipher is (NONE)
Secure Renegotiation IS NOT supported
Compression: NONE
Expansion: NONE
SSL-Session:
Protocol : SSLv3
Cipher : 0000
Session-ID:
Session-ID-ctx:
Master-Key:
Key-Arg : None
Krb5 Principal: None
PSK identity: None
PSK identity hint: None
Start Time: 1658920386
Timeout : 7200 (sec)
Verify return code: 0 (ok)
---
사이트의 TLSv1.2 확인 방법
특정 사이트에 대한 TLSv1.2 확인 방법
[shell]# openssl s_client -connect domain.com:443 -tls1_2
CONNECTED(00000003)
depth=2 C = BE, O = GlobalSign nv-sa, OU = Root CA, CN = GlobalSign Root CA
verify return:1
depth=1 C = BE, O = GlobalSign nv-sa, CN = AlphaSSL CA - SHA256 - G2
verify return:1
depth=0 CN = *.domain.com
verify return:1
139714331289416:error:100AE081:elliptic curve routines:EC_GROUP_new_by_curve_name:unknown group:ec_curve.c:316:
139714331289416:error:1408D010:SSL routines:SSL3_GET_KEY_EXCHANGE:EC lib:s3_clnt.c:1641:
---
Certificate chain
0 s:/CN=*.domain.com
i:/C=BE/O=GlobalSign nv-sa/CN=AlphaSSL CA - SHA256 - G2
1 s:/C=BE/O=GlobalSign nv-sa/CN=AlphaSSL CA - SHA256 - G2
i:/C=BE/O=GlobalSign nv-sa/OU=Root CA/CN=GlobalSign Root CA
2 s:/C=BE/O=GlobalSign nv-sa/OU=Root CA/CN=GlobalSign Root CA
i:/C=BE/O=GlobalSign nv-sa/OU=Root CA/CN=GlobalSign Root CA
---
Server certificate
-----BEGIN CERTIFICATE-----
MIIGPjCCBSagAwIBAgIMLch7HY3T0eRMEOB/MA0GCSqGSIb3DQEBCwUAMEwxCzAJ
.
.
중략
.
.
EPo1erQuvjEP1DTHx2PGo4bD
-----END CERTIFICATE-----
subject=/CN=*.domain.com
issuer=/C=BE/O=GlobalSign nv-sa/CN=AlphaSSL CA - SHA256 - G2
---
No client certificate CA names sent
---
SSL handshake has read 4115 bytes and written 0 bytes
---
New, (NONE), Cipher is (NONE)
Server public key is 2048 bit
Secure Renegotiation IS supported
Compression: NONE
Expansion: NONE
SSL-Session:
Protocol : TLSv1.2
Cipher : 0000
Session-ID: 62E0EF9F76A0234350DE8BA9############8C959160F5084291260790
Session-ID-ctx:
Master-Key:
Key-Arg : None
Krb5 Principal: None
PSK identity: None
PSK identity hint: None
Start Time: 1658908575
Timeout : 7200 (sec)
Verify return code: 0 (ok)
---

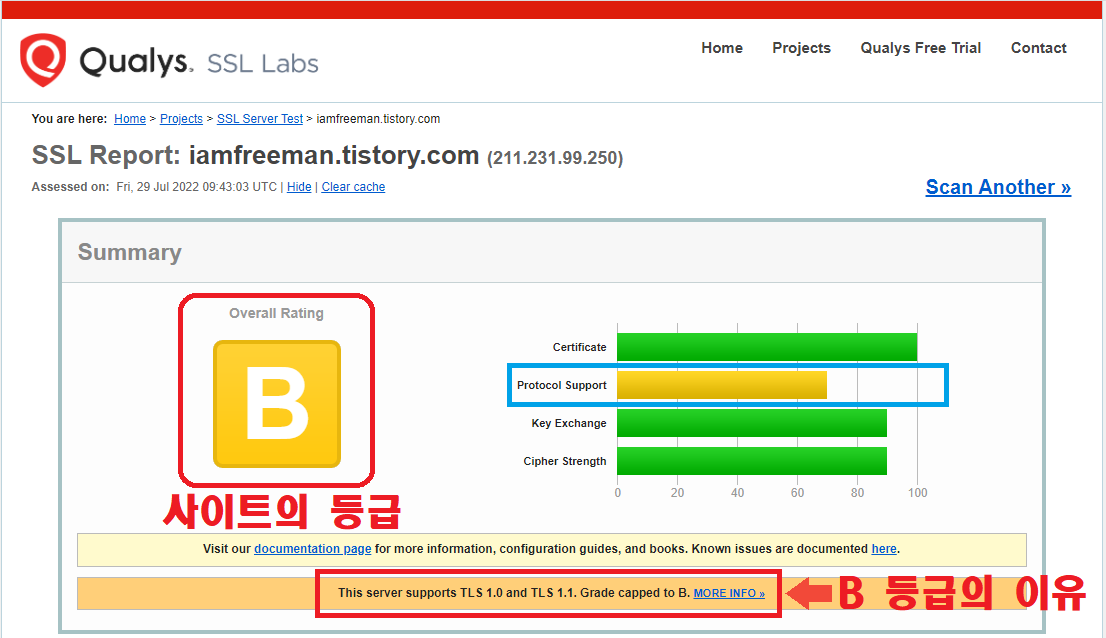

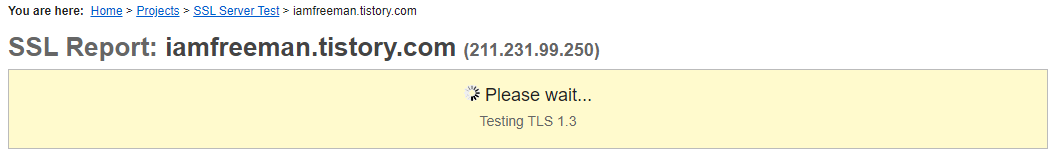

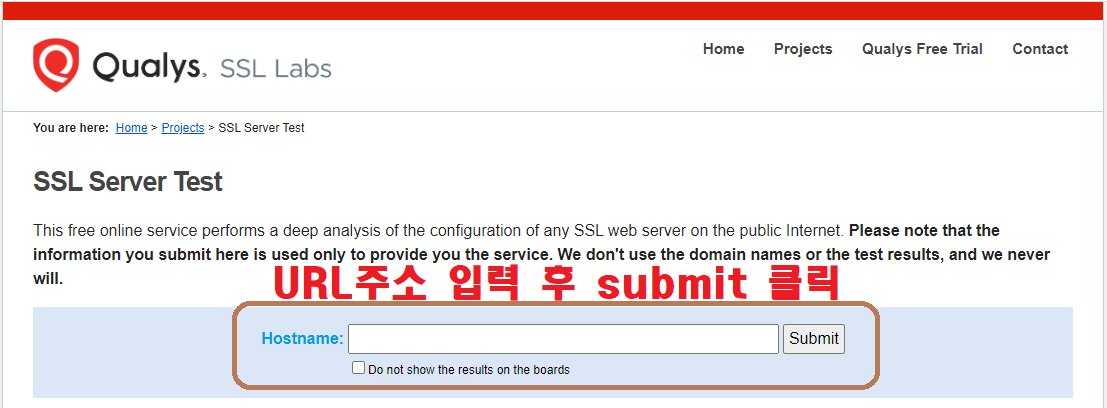

위에서는 openssl 명령어를 통해서 확인하는 방법을 알아봤구요. 보다 손쉽게 웹사이트를 통해서 확인하는 방법도 있습니다.
TLS 1.2, TLS 1.1, TLS 1.0 + HSTS + No Warning + No support for TLS_FALLBACK_SCSV
B
TLS 1.2, TLS 1.1, TLS 1.0 + HSTS + Warnings + No support for TLS_FALLBACK_SCSV
B
TLS 1.2 + HSTS + No Warning + TLS_FALLBACK_SCSV
A+
TLS 1.2 + HSTS + No Warning + No support for TLS_FALLBACK_SCSV
A
TLS 1.2 + HSTS + Warnings + No support for TLS_FALLBACK_SCSV
A-

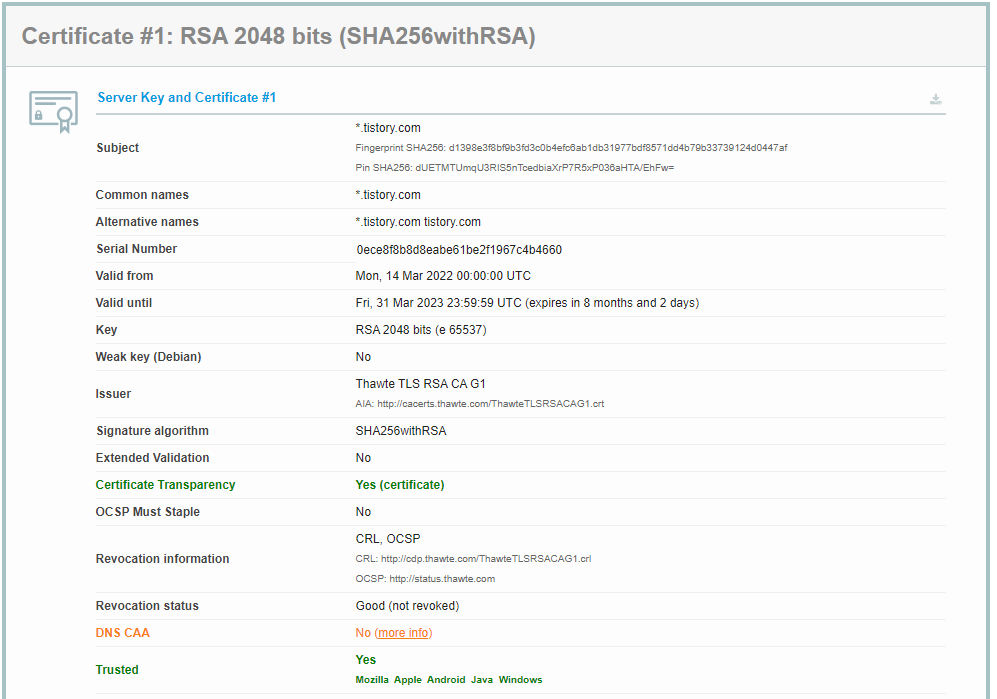

Certificate

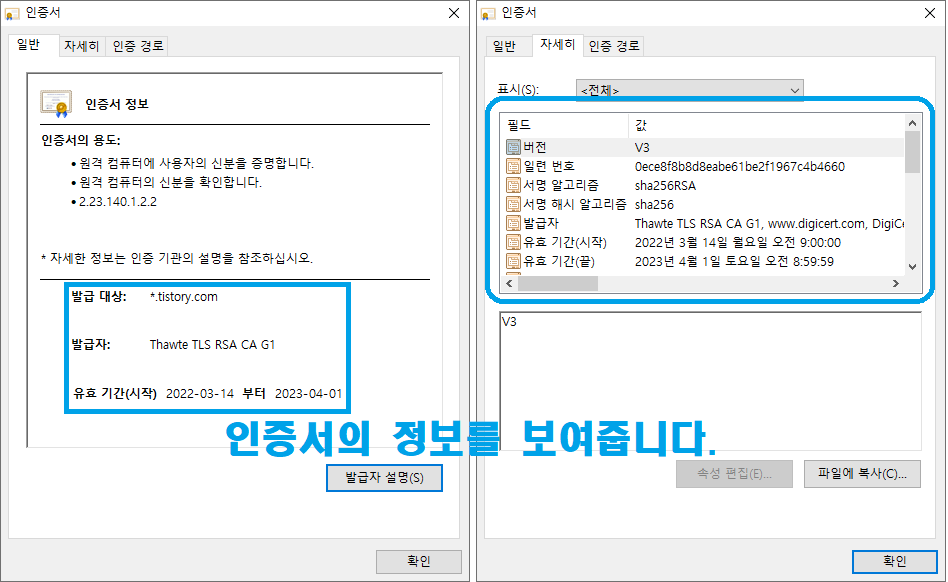

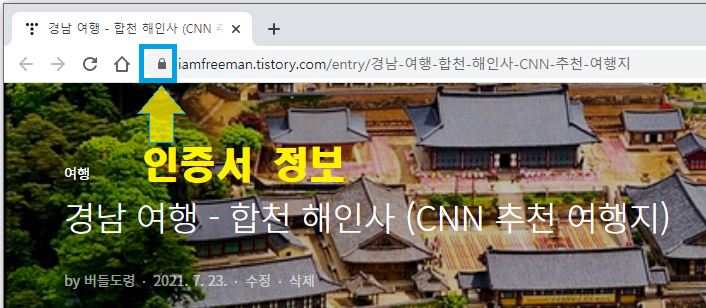

SSL 인증서에 대한 정보를 보여줍니다. 사이트에 접속하면 주소창 왼쪽에 있는 자물쇠 모양을 클릭하시면 보이는 정보를 말합니다.
SSL 인증서 정보 확인

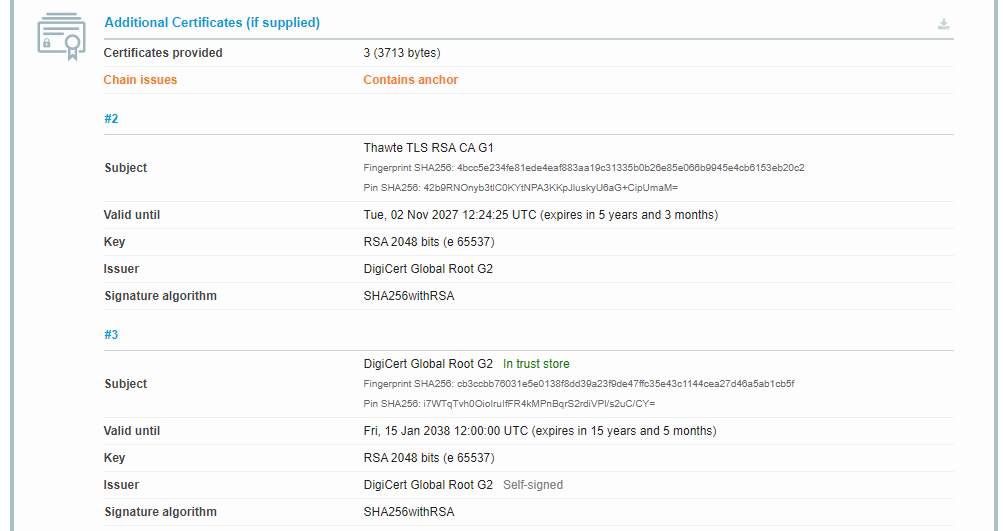

Additional Certificates (if supplied)
만약에 제공된다면.... 추가적인 인증서의 정보들을 보여줍니다.

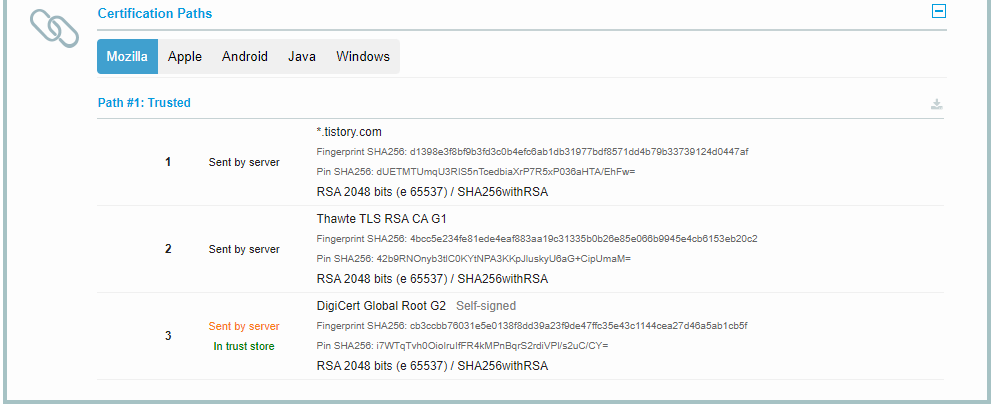

Certification Paths

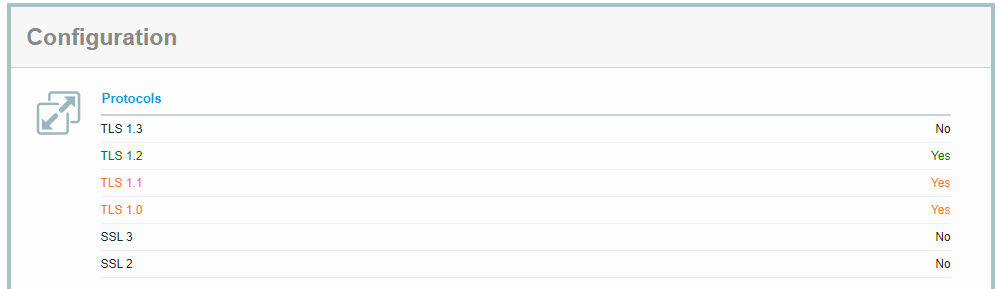

Configuration
우리가 보려고했던 Protocols의 정보가 보이는군요. 아래의 정보를 통해 어떠한 Protocol이 사용중인지 알 수 있습니다. 다들 잘 아시겠지만. ^^ 해당 프로토콜의 값이 Yes면 사용중인 것이고, No면 미사용중인 겁니다.

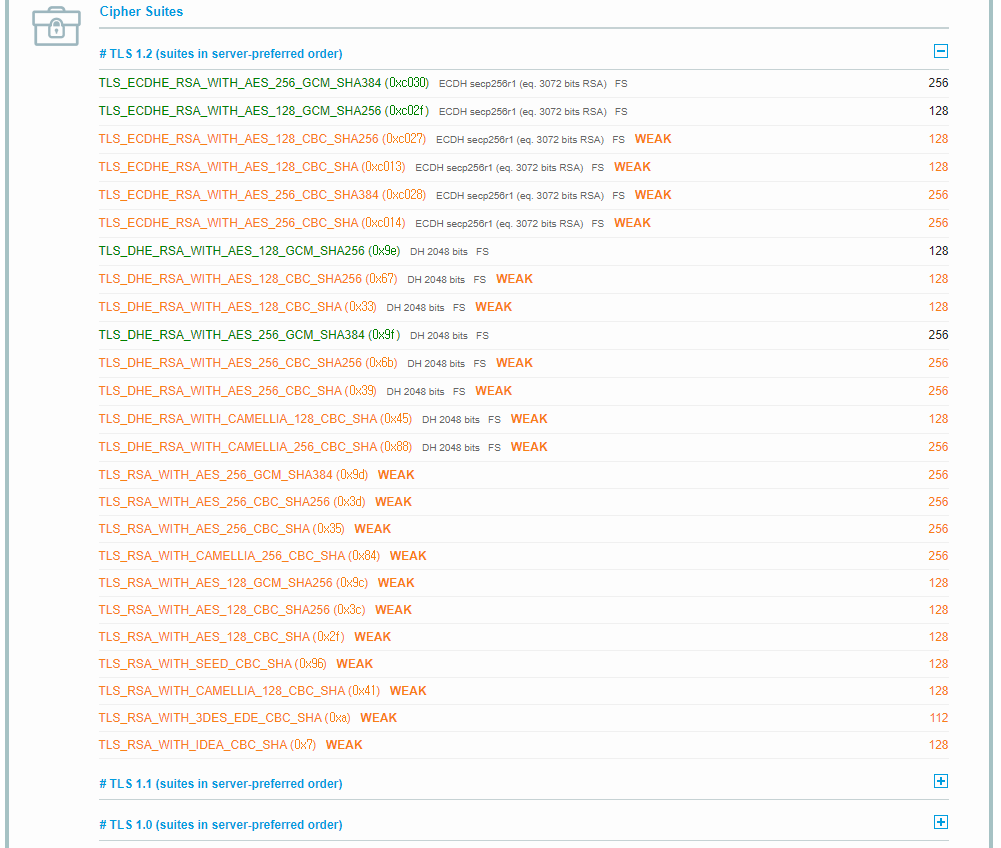

Cipher Suites
암호화 스위트(Cipher Suite)는 전송 계층 보안(Transport Layer Security, TLS)에서 쓰이는 인터넷 보안 보조 알고리즘이다. 일반적으로 다음과 같은 구조를 가지고 있다.
TLS 1.0/TLS 1.1/TLS 1.2
TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256
TLS - 프로토콜(SSL/TLS)
ECDHE - 키 교환방식
RSA - 인증서 검증(Authentication)
AES_128 - 대칭키를 이용한 블록 암호화 방식
GCM - 블록 암호 운용방식
SHA256 - 메시지 인증 (무결성)
TLS 1.3
TLS_AES_128_GCM_SHA256

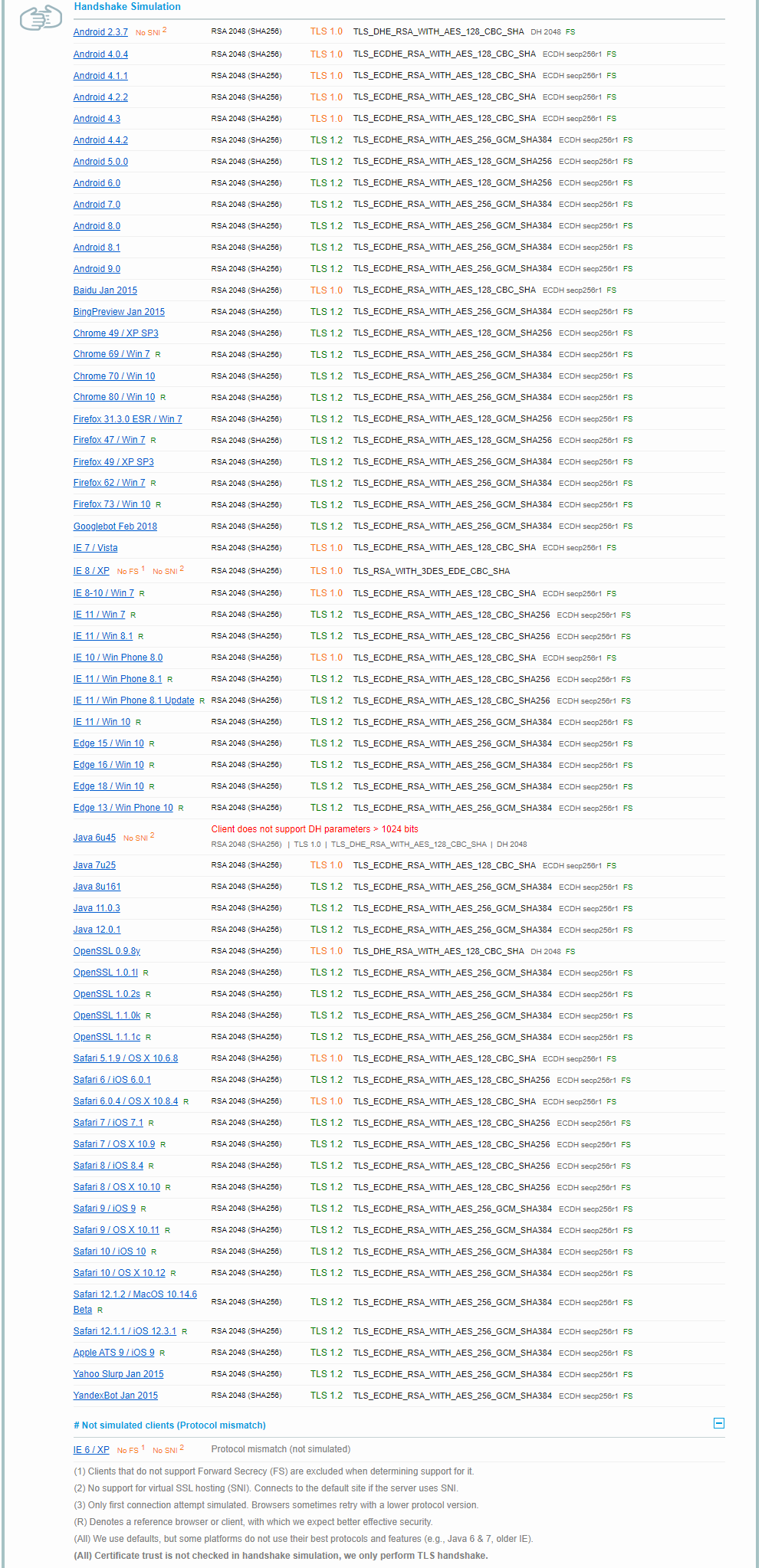

Handshake Simulation
Handshake 에 대한 시뮬레이션 정보를 보여줍니다.
핸드셰이킹(handshaking), 주고받기는 정보기술과 전기통신 및 관련 분야에서 채널에 대한 정상적인 통신이 시작되기 전에 두 개의 실체 간에 확립된 통신 채널의 변수를 동적으로 설정하는 자동화된 협상 과정이다. 채널의 물리적인 확립이 잇따르며, 정상적인 정보 전송 이전에 이루어진다.
주요 브라우저별 TLS 1.0/1.1 통신 지원 중지 관련하여 브라우저사별 TLS 1.0/1.1 지원 중단 버전이 공지 되었습니다. 서버에서 TLS 프로토콜 설정을 하지 않으신 경우, 웹페이지 오류가 발생할 수 있으니 서버에서 TLS 프로토콜 설정을 반드시 진행하시기 바랍니다.
[브라우져별 TLS 1.0, TLS 1.1 중단 버전]
브라우저
TLS 종료 일정
Chrome
Chrome 84.0.4147.89 (공식 빌드)
IE11 Edge
Microsoft Edge 84.0.522.40 (공식 빌드) Microsoft 11 (2020년 9월 예정)
Safari
중단 예정 (공식 일정 미발표)
Firefox
Firefox 78.0
[서버별 TLS 지원 버전]
웹서버
서버 조건
Apache
Apache 2.2x 이상 / Openssl 1.0.1 이상
IIS
Window Server 2008 R2 이상
Webtob
제조사 문의 필요
Tomcat
Tomcat 7 이상 / Java 1.7 이상
OHS
OHS 10.1.2.0.2 / Openssl 1.0.1 이상
IHS
IHS 8.0 이상 / Openssl 1.0.1 이상
Nginx
Openssl 1.0.1 이상
Iplanet
Oracle iPlanet Web Server 7.0.21
lighttpd
lighttpd 1.4.48 이상 / Openssl 1.0.1 이상
기타 서버 및 방화벽
제조사 문의
TLS 프로토콜 버전 설정 방법 (취약점 조치)
취약한 프로토콜/설정 - 결과적으로 TLSv1.2(서버에 따라 TLSv1.3 까지)만 사용하도록 설정해야 합니다. - 취약 설정은 보안 취약점이 발견될 때마다 추가/수정됩니다.
취약 설정 : SSLv2, SSLv3, TLSv1, TLSv1.1 - 취약 사유 1 : DROWN, POODLE 취약점으로 인해 차단 권장 (SSLv2, SSLv3) - 취약 사유 2 : 브라우저/OS 사의 요구로 인한 차단 권장 (TLSv1, TLSv1.1)
Apache httpd. (일반적인) 설정 경로
[spluspkg@SPAYPLUSAPP01 :/etc/httpd/conf.d]$ pwd
/etc/httpd/conf.d
[spluspkg@SPAYPLUSAPP01 :/etc/httpd/conf.d]$ ls -ltra
합계 40
-rw-r--r--. 1 root root 824 11월 15 2016 welcome.conf
-rw-r--r--. 1 root root 1252 11월 15 2016 userdir.conf
-rw-r--r--. 1 root root 2926 11월 15 2016 autoindex.conf
-rw-r--r--. 1 root root 366 11월 15 2016 README
-rw-r--r--. 1 root root 625 2월 18 2017 php.conf
drwxr-xr-x. 5 root root 86 3월 27 2017 ..
-rwx------. 1 root root 32 6월 10 2020 ssl_pass.sh
-rw-r--r--. 1 root root 10143 6월 10 18:38 ssl.conf
drwxr-xr-x. 2 root root 4096 6월 10 18:38 .
[spluspkg@SPAYPLUSAPP01 :/etc/httpd/conf.d]$
설정 방법
# SSL Protocol support:
# List the enable protocol levels with which clients will be able to
# connect. Disable SSLv2 access by default:
SSLProtocol all -SSLv3 -TLSv1 -TLSv1.1
# SSL Cipher Suite:
# List the ciphers that the client is permitted to negotiate.
# See the mod_ssl documentation for a complete list.
SSLCipherSuite ALL:+HIGH:+MEDIUM:!SSLv2:!PSK:!SRP:!ADH:!AECDH:!EXP:!RC4:+SHA
Apache 서버에 대한 SSLv, TLSv 설정예
##
## SSL Virtual Host Context
##
<VirtualHost _default_:443>
# General setup for the virtual host, inherited from global configuration
DocumentRoot "/home/spluspkg/work/www"
ServerName blabla.com:443
# Use separate log files for the SSL virtual host; note that LogLevel
# is not inherited from httpd.conf.
ErrorLog logs/ssl_error_log
TransferLog logs/ssl_access_log
LogLevel warn
# SSL Engine Switch:
# Enable/Disable SSL for this virtual host.
SSLEngine on
# SSL Protocol support:
# List the enable protocol levels with which clients will be able to
# connect. Disable SSLv2 access by default:
SSLProtocol all -SSLv3 -TLSv1 -TLSv1.1
# SSL Cipher Suite:
# List the ciphers that the client is permitted to negotiate.
# See the mod_ssl documentation for a complete list.
SSLCipherSuite ALL:+HIGH:+MEDIUM:!SSLv2:!PSK:!SRP:!ADH:!AECDH:!EXP:!RC4:+SHA
# Speed-optimized SSL Cipher configuration:
# If speed is your main concern (on busy HTTPS servers e.g.),
# you might want to force clients to specific, performance
# optimized ciphers. In this case, prepend those ciphers
# to the SSLCipherSuite list, and enable SSLHonorCipherOrder.
# Caveat: by giving precedence to RC4-SHA and AES128-SHA
# (as in the example below), most connections will no longer
# have perfect forward secrecy - if the server's key is
# compromised, captures of past or future traffic must be
# considered compromised, too.
#SSLCipherSuite RC4-SHA:AES128-SHA:HIGH:MEDIUM:!aNULL:!MD5
#SSLHonorCipherOrder on
# Server Certificate:
# Point SSLCertificateFile at a PEM encoded certificate. If
# the certificate is encrypted, then you will be prompted for a
# pass phrase. Note that a kill -HUP will prompt again. A new
# certificate can be generated using the genkey(1) command.
#SSLCertificateFile /home/spluspkg/cert/star_payncert_com_cert.pem
SSLCertificateFile /home/spluspkg/cert/20220610/File_Wildcard.payncert.com_crt.crt
# Server Private Key:
# If the key is not combined with the certificate, use this
# directive to point at the key file. Keep in mind that if
# you've both a RSA and a DSA private key you can configure
# both in parallel (to also allow the use of DSA ciphers, etc.)
#SSLCertificateKeyFile /home/spluspkg/cert/star_payncert_com_key.pem
SSLCertificateKeyFile /home/spluspkg/cert/20220610/KeyFile_Wildcard.payncert.com_crt.key
# Server Certificate Chain:
# Point SSLCertificateChainFile at a file containing the
# concatenation of PEM encoded CA certificates which form the
# certificate chain for the server certificate. Alternatively
# the referenced file can be the same as SSLCertificateFile
# when the CA certificates are directly appended to the server
# certificate for convinience.
#SSLCertificateChainFile /home/spluspkg/cert/Chain_RootCA_Bundle.crt
SSLCertificateChainFile /home/spluspkg/cert/20220610/ChainFile_ChainBundle.crt
# Certificate Authority (CA):
# Set the CA certificate verification path where to find CA
# certificates for client authentication or alternatively one
# huge file containing all of them (file must be PEM encoded)
#SSLCACertificateFile /home/spluspkg/cert/Chain_RootCA_Bundle.crt
SSLCACertificateFile /home/spluspkg/cert/20220610/CA_GLOBALSIGN_ROOT_CA.crt
JBoss Web 서버에 대한 TLSv, SSLv 설정 방법
설정 위치
사용자의 설치 위치마다 다르겠지만, 저의 경우에 설정파일 (standalone.xml)의 위치는 다음과 같습니다.
본 가이드는 인증서 파일 설정 시 참고 예제이며, 고객사 서버에 SSL 설치/적용 성공을 보증하지 않습니다. 설정 과정에서 발생하는 다양한 문제에 대한 해결은 보증 대상이 아닙니다. (인증서 자체 오류 시 무제한 재발급) 웹서버 자체 설정/작동 관련 사항은 웹서버 매뉴얼 또는 공급사 기술 지원을 이용하시기 바랍니다.
Apache 설치 방법 보기
Apache 웹서버에 SSL를 적용하기 위해 아래 두 항목이 웹서버에 설치되어 있어야 합니다.
Openssl 암호화 라이브러리
Mod_ssl 모듈
위 두 항목이 웹서버에 설치되어 있다면 개인키를 생성하고 생성된 개인키를 바탕으로 CSR 파일을 생성합니다. 생성된 CSR 파일을 한비로에 접수하여 정식 인증서를 발급받습니다. 발급된 인증서를 웹서버에 설치하게 되면 SSL 설정을 완료하게 됩니다.
먼저 SSL를 설치하고자 하는 웹서버에 openssl 라이브러리 설치상태를 find 명령어를 활용하여 아래와 같이 확인합니다.

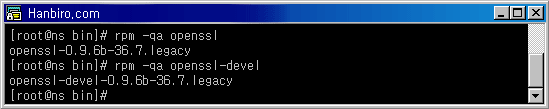

위와 같은 값을 보인다면 openssl 라이브러리 모듈은 rpm으로 설치된것입니다. 만약에 경로가 /usr/local 아래 있다면 모듈은 소스로 설치된 것입니다. rpm으로 설치된 것이라면 rpm -qa 명령어를 사용하여 openssl-devel 설치여부도 함께 점검합니다. 버전에 따라 라이브러리 버전이 아래보이는 값과 차이가 있을수 있습니다.
Openssl 은 암호화 처리를 위한 독립 모듈로 최신 버전으로 설치하는 것을 권장합니다.
2. Mod-ssl Openssl 라이브러리 설치 상태 확인
Openssl과 마찬가지로 웹서버의 mod_ssl 설치 여부를 점검합니다. Apache 웹서버는 두가지 방식으로 모듈 설치를 지원하고 있습니다. 정적과 동적인 방식으로 정적으로 설치된 경우는 아파치의 재설치까지 요구되며 동적인 경우는 손쉽게 모듈 설치가 가능합니다. Apache가 /usr/local 아래 설치된 것을 기준으로 아래와 같은 방식으로 확인합니다.
정적으로 설치된 mod_ssl 모듈 확인
동적으로 설치된 mod_ssl 모듈 확인
웹서버에 설치된 모듈중 mod_so.c를 먼저 확인 후 동적으로 설치된 모듈중 mod_ssl.so를 확인합니다. 동적으로 설치된 경우 apache 설치 디렉토리의 module 이나 libexec 디렉토리내에 mod_ssl.so 의 존재여부를 확인합니다.
3. 개인키 생성

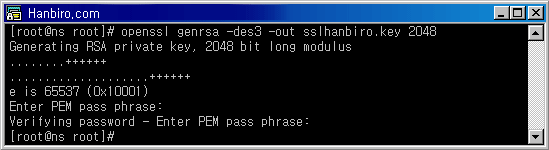

Openssl 명령어를 이용하여 웹서버의 RSA키( 2048비트 암호화 )를 생성합니다. ( sslhanbiro.key는 임의로 지정된 키값입니다. 원하는 이름으로 키를 생성합니다. ) 패스워드를 지정하게 됩니다. 이때 입력된 패스워드는 차후 여러 차례 사용되므로 본인만이 알 수 있는 패스워드로 지정해 주시는 것이 좋습니다.

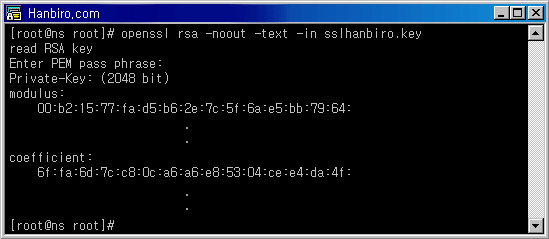

윈도우 아파치 이용하실 경우 '-des3' 구문은 제외하시기 바랍니다. 이때 생성되는 개인키는 반드시 백업을 받아놓고 사용하는 것이 좋습니다. 생성된 키는 아래와 같이 확인이 가능합니다. 패스워드를 확인하는데 이때는 키생성 시 입력한 패스워드를 입력합니다. 개인키 생성까지 완료되면 이제 CSR 생성을 하게됩니다.
4. 인증요청서( CSR ) 생성
발급이 완료된 인증서는 재발급 또는 변경이 불가하므로 CSR 생성 시 절대 주의 바랍니다.
CSR ( Certificate Signing Request ) 이란?
SSL 서버를 운영하는 회사의 정보를 암호화하여 인증 기관으로 보내 인증서를 발급받게 하는 일종의 신청서입니다. CSR은 ASCII 텍스트 파일로 생성됩니다. CSR을 생성할 때 서버의 식별명을 입력하게 됩니다. 식별명은 각 서버를 공유하게 나타내는 이름으로 다음과 같은 정보를 포함합니다.
Country Name ( 국가코드) [] : KR
State or Province Name ( 지역 ) [] : Seoul
Locality Name ( 시/군/구 ) [] : Seocho
Organization Name ( 회사명 ) [] : Hanbiro Inc
Organizational Unit Name ( 부서명 ) [] : Linux Team
Common Name ( 서비스도메인명 ) [] : www.hanbiro.com
Email Address [] : hanbiro@hanbiro.com
CSR 항목에 대한 설명
Country Name : 이것은 두 자로 된 ISO 형식의 국가 코드입니다.
State or Province Name : 시 이름을 입력해야 하며 약어를 사용할 수 없습니다.
Locality Name : 이 필드는 대부분의 경우 생략이 가능하며 업체가 위치한 곳를 나타냅니다.
Organization : 사업자 등록증에 있는 회사명과 일치되는 영문 회사명을 입력하시면 됩니다.
Organization Unit : "리눅스 관리팀", "윈도우 관리팀" 등과 같이 업체의 부서를 입력할 수 있습니다.
Common Name : 인증받을 도메인 주소를 입력하시면 됩니다.
이 정보로 웹 사이트를 식별하므로 호스트 이름을 변경할 경우 다른 디지털 ID를 요청해야 합니다. 호스트에 연결하는 클라이언트 브라우저가 디지털 ID의 이름과 URL이 일치하는지를 확인합니다.
CSR 항목 입력 시 주의사항
Common Name에는 인증서를 설치할 사이트의 도메인의 이름을 정확하게 입력하셔야 합니다.
Common Name에는 IP 주소, 포트 번호, 경로명, http:// 나 https:// 등은 포함할 수 없습니다.
CSR 항목에는 < > ~ ! @ # $ % ^ * / \ ( ) ? 등의 특수 68 문자를 넣을 수 없습니다.
CSR 생성 후 서버에 개인키 (Private Key)가 생성됩니다. 개인키를 삭제하거나 분실할 경우 인증서를 발급받아도 설치가 불가합니다. 따라서 꼭 개인키를 백업받아 두셔야 합니다.
정보 입력 과정 마지막에 나오는 A challenge password 와 An optional company name 두 항목은 입력하지 마시고 Enter만 누르고 넘어가야 합니다. 두 정보가 입력될 경우 잘못된 CSR 생성될 수 있습니다.
위 주의사항을 유의하여 아래와 같은 절차로 CSR 생성을 진행합니다.
* 윈도우+아파치의 경우 -config "openssl.cnf 절대 경로"를 입력 하시기 바랍니다.

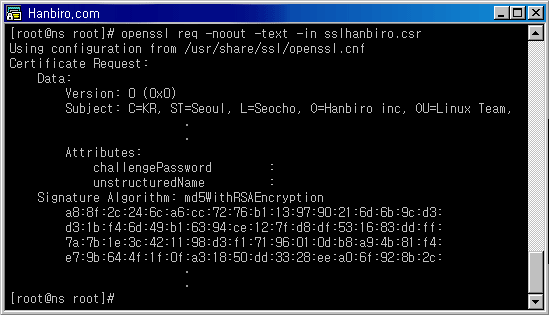

생성된 CSR 정보는 아래처럼 확인이 가능합니다.
5. 한비로에 접수

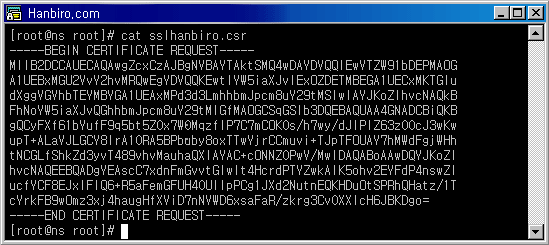

6. 정식 인증서 발급생성된 CSR 을 출력하면 아래와 같은 base64 형식의 문서를 볼 수 있습니다.
이 문서의 첫 줄 -----BEGIN …부터 마지막 줄 -----END …까지 복사하여 지정된 SSL 접수 페이지에 복사하여 붙여넣은 뒤 입력 정보와 함께 전송하면 접수가 완료됩니다.
7. 인증서 설치
접수한 CSR 파일이 정상적으로 생성되었다면 별다른 문제없이 인증서를 발급 받을 수 있습니다. 인증서 파일은 신청 시 기록한 Email 주소를 통해 인증서를 첨부파일로 수신하게 됩니다.
인증서 서버에 복사도메인.crt와 Chain 폴더를 보실 수 있습니다. 여기에서 필요한 파일은 도메인.crt 와 Chain 폴더 안에 있는 AAACertificateServices.crt, rsa-dv.chain-bundle.pem 이 두 파일 입니다.
웹서버 환경설정아파치가 설치된 디렉토리로 이동하여 conf 디렉토리 내의 httpd.conf 파일의 복사본을 만들어 둡니다. 웹서버 설정의 기본이 되는 파일로 만일의 경우를 대비하여 백업본을 유지하는 것이 좋습니다. 백업이 완료되면 vi 편집기를 이용하여 httpd.conf 내용 중 아래 사항을 설정하신 정보에 맞게 수정합니다.httpd.conf 예문
<VirtualHost 127.0.0.1:443> 127.0.0.1를 사용하는 장비의 아이피로 변경 - 443 : SSL 통신 포트 번호입니다. 일반적으로 웹서버는 80 포트를 사용합니다.
SSLEngine 스위치 off를 on으로 변경해 줍니다.
SSLCertificateFile / SSLCertificateKeyFile에는 인증서의 설치 경로와 개인키 파일의 경로를 적어 줍니다.
root 인증서 경로 설정SSLCACertificateFile 에는 root 인증서 위치를 알려주는 것으로 유저의 브라우저에 신뢰받는 CA리스트가 없을 경우를 위해 경로를 반드시 지정해 주어야 합니다.

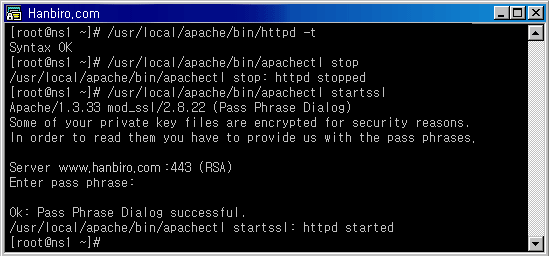

웹서버 재실행
설정 파일의 정상적인 수정 여부를 점검하기 위한 체크 ./httpd -t
수정된 사항의 적용을 위해 아파치 데몬 정지 ./apachectl stop
아파치 데몬 활성화 ./apachectl startssl ( 아파치 데몬 활성화는 ./apachectl start로 가능합니다. 여기에 ssl을 붙여줌으로써 ssl을 사용하게 됩니다. )
초기 개인키 생성 시 입력했던 패스워드를 기억하시고 계실겁니다. SSL 실행을 위해 패스워드를 물어보는데 이때 개인키 생성 시 입력했던 패스워드를 입력하시면 SSL 웹데몬이 활성화 됩니다.

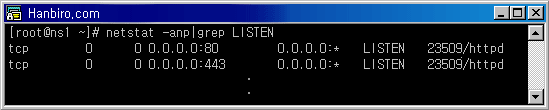

웹서버 포트 점검아래와 같이 활성화된 데몬의 포트를 점검해 봅니다.
웹서비스 동작 상태 점검인터넷 주소창에 https://사용 도메인 입력 후 해당 페이지의 정상적인 동작 여부를 점검합니다. SSL 설정한 사이트에 대한 정상적인 서비스 상태 점검 페이지 하단을 보시면 열쇠 아이콘이 보이게 됩니다. 아이콘을 클릭하게 되면 위와 같이 인증서 정보를 확인하실 수 있습니다.
기존 설치되어있는 Apache에서 SSL 인증서를 만들고, 적용하여 HTTP>HTTPS로의 Rewrite를 테스트해보도록 하겠습니다.
Apache 웹서버에 SSL를 적용하기 위해 아래 두 항목이 웹서버에 설치되어 있어야 합니다.
- Openssl 암호화 라이브러리
- Mod_ssl 모듈
위 두 항목이 웹서버에 설치되어 있다면 개인키를 생성하고 생성된 개인키를 바탕으로 CSR 파일을 생성합니다.
생성된 CSR 파일을 공식 인증기관에 접수하여 정식 인증서를 발급받습니다.
발급된 인증서를 웹서버에 설치하게 되면 SSL 설정을 완료하게 됩니다.
위 일련의 진행사항은 아래와 같은 절차를 따르게 됩니다.
1. openssl 라이브러리 설치상태 확인
2. mod_ssl 모듈 설치상태 확인
3. 개인키 생성
4. CSR 생성
5. 공식 인증기관에 접수
6. 정식 인증서 발급
7. SSL 설정
그럼 진행하도록 하겠습니다.
1. openssl 설치
-bash-4.2$sudo yum install openssl [sudo] password for apacheUser: Loaded plugins: fastestmirror, langpacks Loading mirror speeds from cached hostfile * base: centos.mirror.cdnetworks.com * extras: centos.mirror.cdnetworks.com * updates: centos.mirror.cdnetworks.com Package 1:openssl-1.0.2k-12.el7.x86_64 already installed and latest version
2.mod_ssl 을 설치합니다.
-bash-4.2$sudo yum install mod_ssl [sudo] password for apacheUser: Loaded plugins: fastestmirror, langpacks Loading mirror speeds from cached hostfile * base: centos.mirror.cdnetworks.com * extras: centos.mirror.cdnetworks.com * updates: centos.mirror.cdnetworks.com .. .. Total download size: 111 k Installed size: 224 k Is this ok [y/d/N]: y Downloading packages: mod_ssl-2.4.6-80.el7.centos.1.x86_64.rpm | 111 kB 00:00:00 Running transaction check Running transaction test Transaction test succeeded Running transaction Installing : 1:mod_ssl-2.4.6-80.el7.centos.1.x86_64 1/1 Verifying : 1:mod_ssl-2.4.6-80.el7.centos.1.x86_64 1/1
Installed: mod_ssl.x86_64 1:2.4.6-80.el7.centos.1
Complete!
/etc/httpd/modules 아래에 mod_ssl.so 이 생성됩니다.
이를 APACHE_HOME/modules/아래에 copy합니다.
2.openssl 명령어를 이용해서, 개인키 생성 > CSR 생성 > 자체적으로 서명한 crt파일 생성을 완료합니다.
개인키 생성> -bash-4.2$sudo openssl genrsa -des3 -out test.key 2048 [sudo] password for apacheUser: Generating RSA private key, 2048 bit long modulus ..................................+++ .............................................................................................+++ e is 65537 (0x10001) Enter pass phrase for test.key: Verifying - Enter pass phrase for test.key:
CSR 생성>
-bash-4.2$sudo openssl req -new -key test.key -out test.csr Enter pass phrase for test.key: You are about to be asked to enter information that will be incorporated into your certificate request. What you are about to enter is what is called a Distinguished Name or a DN. There are quite a few fields but you can leave some blank For some fields there will be a default value, If you enter '.', the field will be left blank. ----- Country Name (2 letter code) [XX]:kr State or Province Name (full name) []:kyungkido Locality Name (eg, city) [Default City]:bundanggu Organization Name (eg, company) [Default Company Ltd]:sw Organizational Unit Name (eg, section) []:kkm Common Name (eg, your name or your server's hostname) []:kkm Email Address []:kkm
Please enter the following 'extra' attributes to be sent with your certificate request A challenge password []: An optional company name []:
자체적으로 서명한 crt파일 생성> -bash-4.2$sudo openssl x509 -req -days 365 -in test.csr -signkey test.key -out test.crt Signature ok subject=/C=kr/ST=kyungkido/L=bundanggu/O=sw/OU=kkm/CN=kkm/emailAddress=kkm Getting Private key Enter pass phrase for test.key:
How To Generate SSL Key, CSR and Self Signed Certificate For Apache
한 컴퓨터/장비에서 여러개의 웹서비스들을 구동할 수 있도록 할 수 있는 방법을 아파치 가상 호스트(VirtualHost)라고 하며,그 적용방법은 크게 아래의 4가지로 나눌 수 있습니다.
1. IP기반 가상호스트(IP-based virtual host) : 가상호스트별로 각각 IP주소 1개씩 부여 2. 포트기반 가상호스트(port-based virtual host) : 동일한 호스트에 포트만 다르게 지정 3. 이름기반 가상호스트(name-based virtual host) : 같은 IP에서 도메인명이 다른 가상호스트들 운용 4. 기본 가상호스트(default virtual host) : 특정 호스트에 해당 사항 없을때 기본적으로 응답하게 될 호스트 일반적인 설정은 보통 httpd-vhosts.conf에 가상 호스트를 설정하고, httpd.conf 파일 마지막에 Include conf/extra/httpd-vhosts.conf를 추가하는 방식으로 이루어집니다. IP 기반 가상 호스트(IP-based virtual host) - IDC 또는 전용망 네트워크환경에서 한 1개의 서버장비에 여러개의 IP를 할당받고 IP별로 가상호스트를 사용하는 방법입니다. - IP추가를 위해 각각의 네트워크 설정 등이 필요합니다. Listen 211.49.89.1:80 isten 211.49.89.2:80 <VirtualHost 211.49.89.1:80> DocumentRoot /var/www/site1 ServerName site1.example.com </VirtualHost> <VirtualHost 211.49.89.2:80> DocumentRoot /var/www/site2 ServerName site2.example.com </VirtualHost> 포트 기반 가상 호스트(port-based virtual host) - 포트를 기반으로 가상 호스트를 설정합니다. Listen 포트에 사용할 포트를 여러개 설정한 후 VirtualHost를 해당 포트로 설정하면 됩니다. - 포트번호를 사용자가 미리알고 사용하여야하는 용도의 서비스에 적합하며, 1개의 장비/회선/IP에 각기 다른 여러개의 포트로 구분하여 사용하는 서비스에 적합합니다. Listen 80 Listen 90 <VirtualHost 211.49.89.1:80> DocumentRoot /var/www/port_80 ServerName site1.example.com </VirtualHost> <VirtualHost 211.49.89.1:90> DocumentRoot /var/www/port_90 ServerName site2.example.com </VirtualHost> 이름 기반 가상 호스트(name-based virtual host) - 한 장비/IP에 여러개의 도메인 이름을 부여하고 도메인 이름별로 가상 호스트를 사용하는 방법입니다. - 일반적인 웹호스팅 서비스에 많이 사용되는 방식으로 이름 기반 가상 호스트는 클라이언트 요청시 전송하는 헤더중 Host 헤더정보를 사용하여 가상 호스트 설정에 따라 웹 서비스를 하게 됩니다. NameVirtualHost *:80 <VirtualHost *:80> DocumentRoot /var/www/site1 ServerName id1.codns.com </VirtualHost> <VirtualHost *:80> DocumentRoot /var/www/site2 ServerName id2.codns.com </VirtualHost> 기본 가상호스트(default virtual host) - 기본 가상호스트란 어떤 가상호스트에도 해당하지않은 IP 주소와 포트에 대한 모든 요청을 처리하여 호스트를 띄워주는 것입니다.즉, 지정된 가상호스트가 없을 때 기본적으로 응답에 응할 호스트를 지정해 둔 것이 기본 가상호스트입니다. - default(기본) 가상호스트의 포트로 와일드카드를 사용하여 어떤 요청도 주서버로 못가도록 만듭니다. - AliasMatch나 RewriteRule을 사용하여 어떤 요청을 특정 페이지(혹은 스크립트)로 재작성할(rewrite) 수 있습니다. NameVirtualHost *:80 <VirtualHost _default_:*> DocumentRoot /var/www/site DocumentRoot /www/default </VirtualHost> 예제에 표기된 항목설명 1. NameVirtualHost 항목 : 만일 서버가 유동아이피를 사용하신다면 "NameVirtualHost *"과 같이 *를 아이피대신 사용하세요. 원래는 "NameVirtualHost 아이피"와 같이 현재 서버의 아이피를 넣어줘야 하지만 유동아이피를 사용하므로 아이피가 바뀔때 마다 이 부분을 수정해 줄 수는 없는 일입니다. "*" 기호는 "모든"이라는 의미를 가지고 있으므로 아이피대신 이 기호를 사용하시면 됩니다. 2. VirtualHost 항목 : 이 부분도 위와 같은 이유로 "*"를 사용하시면 됩니다. 3. ServerName 항목 : 사용할 도메인 주소를 적어 줍니다. 4. ServerAlias 항목 : 이것은 어떤 도메인으로 접속했을 때 홈페이지를 보이도록 할 것인지를 정하는 부분입니다. 즉, 첫번째 가상 호스트에서는 "*.aaa.com"을 지정했으므로 "aaa.com"을 포함한 "xxx.aaa.com" , "yyy.aaa.com" 등 앞에 어떠한 레코드(서브 도메인)를 붙여서 접속하더라도 모두 홈페이지를 보여줍니다. 이와는 다르게 두번째 가상 호스트에서는 "*"기호를 사용하지 않았으므로 이 항목에서 지정한 "bbb.com" , "xxx.bbb.com" , "www.bbb.com"로 접속 했을 때만 홈페이지를 보여줍니다. 5. DocumentRoot 항목 : 각각의 가상 호스트가 갖게될 홈디렉토리의 경로를 적어 줍니다. 윈도우용 아파치의 경우는 "C:\Apache2.2\htdocs\site"형식으로 경로를 작성하며, 리눅스의 경우에는 "/var/www/site"형식으로 작성하시면 됩니다.
LogLevel error SSLEngine on SSLProtocol all -SSLv2
SSLCipherSuite ALL:!ADH:!EXPORT:!SSLv2:RC4+RSA:+HIGH:+MEDIUM:+LOW -> 아래 부분 키 저장 경로에 맞게 수정 SSLCertificateFile /root/keys/cert.pem SSLCertificateKeyFile /root/keys/keys.pem SSLCertificateChainFile /root/keys/chain.pem
설치전 필요한 설정 httpd.conf에서 LoadModule ssl_module modules/mod_ssl.so LoadModule socache_shmcb_module modules/mod_socache_shmcb.so Include conf/extra/httpd-ssl.conf
주석제거
vi로 httpd-ssl.conf 파일 수정
SSL포트 지정한다. 기본(443)외에 사용할 포트가 있다면 여기서 수정해주면 된다. Listen 443
