[ErWin] Subject Area(주제영역) 만들기

ERD를 그렸는데 관계가 너무 복잡하여 한꺼번에 다 볼 수 없다면

Subject Area를 만들어서 필요한 업무나 주제로 나누어 볼 필요가 있습니다.



제가 지금 투입되어 작업하고 있는 프로젝트에는 200개가 넘는 테이블이 있기 때문에

업무별로 구분해서 볼 수 있는 Subject Area가 반드시 필요하답니다.



메뉴에서 [Model > Subject Areas...]를 클릭해서 만들 수 있습니다.



[New...] 버튼을 클릭해서 이름을 입력하면 됩니다.



'마스터'라는 Subject Area가 만들어졌습니다.

<Main Subject Area>는 기본적으로 모든 오브젝트를 담고 있는 영역이며 자동으로 생성됩니다.



ErWin의 좌측 트리에서 Subject Areas를 찾아서 마우스 오른쪽 클릭해서 새로운 Subject Area를 만들수도 있습니다.

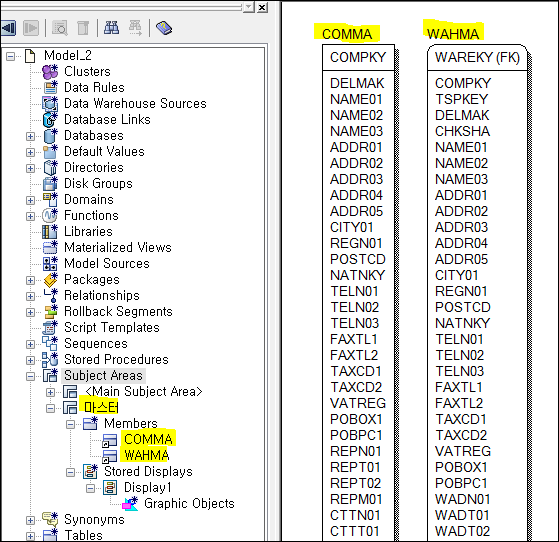

저는 [마스터]라는 Subject Area를 만들었는데...

이곳에 <Main Subject Areas>에 있는 테이블을 마우스로 드래그해서 영역에 가져다 놓습니다.



필요한 테이블을 모두 드래그해서 가져다 놓고 관계를 그리며 끝~!!!

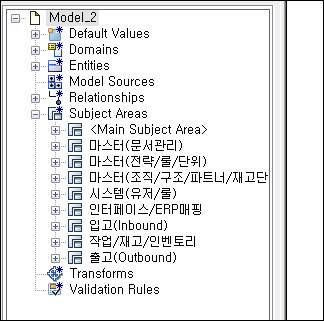

업무별로 만들다보니 8개나 만들었네요^^
