네트워크_스위치 스태킹(stacking)

출처: 스택형 스위치 란? : 네이버 블로그 (naver.com)

1.스택킹의 정의

- Stack 이라는 말 자체가 "쌓아올린다"란 말입니다. 즉 Stacking이란게 쌓아올림을 뜻 함으로 쉽게 .

여러대의 스위치를 쌓아 올린다라는 의미가 되겠습니다.

대개 스태킹 구성을 할 경우 메인 되는 스위치가 가장 아래에 위치하고 그 위에 나머지 스위치 쌓는 것이 보통입니다.

2.장점과 단점

장점 : 스태킹을 쓰지 않고 두개이상의 스위치를 연결한 다고 생각했을때 퍼포먼스나 여러가지 측면에서 별루 스태킹을 쓰는 것보다는 좋지 않다고 볼 수 있습니다. 스태킹을 할 시 대개 장비사 마다 "스택킹 케이블" 과 스태킹 포트가 따로 있습니다. 스태킹 후에는 장비간 데이터 이동은 이 라인을 통해서 하게 됩니다.

즉 퍼포먼스 측면에서 더 좋다는 이야기 입니다.

단점 : 단점은 스태킹 케이블 비용 등이 더 든다고 할 수 있겠습니다.

3.스택킹 규격은 모두 동일하나요? 타사제품끼리도 스택킹이 가능할런지요?

위에서도 이야기 했다시피 장비사 마다 "스태킹 케이블" 등이 따로 있습니다. 스태킹에 대한 모듈구조도 틀리구요.

동일하지는 않다는 이야기죠.

------------------------------------------------------------------------------------

Cross 붙여서 쓴다는? 건 스택킹이 아니랍니다.
Mast와 Slave가 존재하는 구조, 스택킹 포트가 따로 있어 그 포트로 연결하는 걸 스택킹이라고 하져.
스태킹 포트는 메인보드 에 장착되는 슬롯과 똑같다고 생각하시면 됩니다.

이 스택킹 포트는 네트워크 포트로 이용할 수 없으며 아래와 같이 케이블이 따로 구성 됩니다.

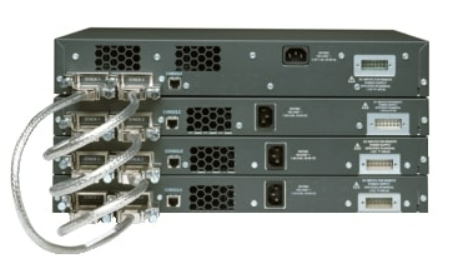

위는 Cisco Cat 3745의 스택킹 구성(뒷면) 입니다.

여기서 시스코의 스택킹에 대한 설명은 잠깐 보면..

------------------------------------------- Cisco 설명-----------------------------

Cisco StackWise 기술 - 스택형 복원 기능을 위한 새로운 표준
Cisco StackWise 기술은 기가비트 이더넷을 위해 최적화된 우수한 스태킹 아키텍처입니다. 이 기술은 추가, 삭제, 재설치 관련 문제를 해결하면서 일정한 성능을 유지하도록 설계되었습니다.
Cisco StackWise 기술은 특수한 스택 상호연결 케이블과 스태킹 소프트웨어를 사용하여 최대 9개의 개별 CiscoCatalyst 3750 스위치를 하나의 논리 장치에 통합시킵니다. 스택은 멤버 단일 스위칭 장치로 작동하며, 멤버 스위치(member switches) 중에서 선택된 하나의 마스터 스위치에 의해 관리됩니다. 마스터 스위치는 모든 스위칭 및 선택적(optional) 라우팅 테이블을 자동으로 생성하고 업데이트합니다. 작동 스택(working stack)은 서비스를 중단시키지 않으면서 새 멤버(members)를 받아들이거나 기존 멤버를 삭제할 수 있습니다.

------------------------------------------- Cisco 설명-----------------------------

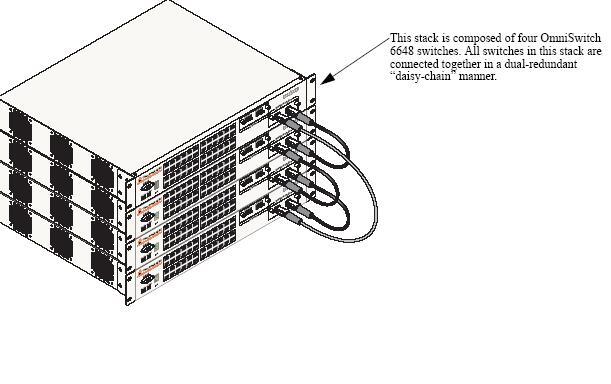

알카텔의 스택킹 구성도 이와 비슷합니다 ( 물론 케이블이 틀립니다).



- 스태킹 포트가 별도로 존재하여 퍼포먼스가 좋다.

- 중단 없이 새로운 스위치를 스택에 추가하는 것이 가능하다.

- 마스터 스위치가 존재하여, 스택의 구성원 스위치들을 하나의 논리적인 스위치로 관리가 가능하다.
