[Rack 이란?]
고가의 장비를 바닥에 놓고 사용하거나 케이블들이 너저분하게 깔려 있으면,
보기에도 나쁘고 장비 성능에도 좋은 영향을 끼치지는 않겠죠?
게다가 장비와 장비를 서로 연결해서 사용해야 하는 상황이라면 더욱 복잡해질거에요. .
이 때 필요한 것이 바로 Rack입니다!
즉, 랙은 우리가 사용하려고 하는 서버나 스토리지 등의 장비를 보관하고 시스템 구성에 필요한 환경을 만들어줍니다.
[Rack 종류]

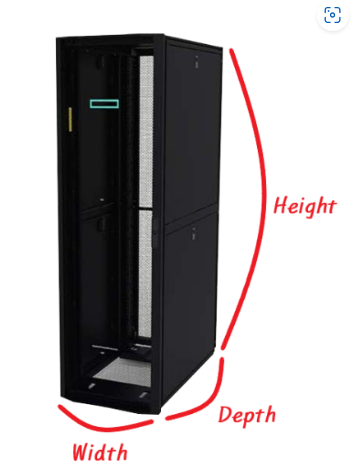

Height(높이), Width(넓이), Depth(깊이)에 따라 다양한 종류의 Rack들이 존재하는데요,,
Rack을 선택하실 때 가장 중요하게 생각하셔야 할 부분은 바로 높이와 깊이입니다!
높이는 주로 ‘U’로 표현하는데, 일반적으로 가장 많이 나가는 42U Rack을 예로 들어볼게요.
HPE 서버 중에 DL360은 1U 서버, DL380은 2U 서버라고 합니다. 각각 높이를 의미하죠.
그렇다면, 42U Rack에 1U 서버는 42대, 2U 서버는 21대가 들어가겠죠?
하지만 보통 서버와 서버 사이에 공간을 남겨두는 것을 선호하기 때문에 띄워 놓는 공간을 어림잡아 1U로 놓고 계산하시면 됩니다!
깊이는 일반 Rack의 경우 1075mm 사이즈인데, Deep Rack이 필요한 장비들은 1200mm 사이즈의 Rack을 선택해주시면 됩니다.
보통 Deep Rack이 필요한 장비는 Apollo 4200처럼 장비 자체의 깊이가 긴 장비들을 말합니다.

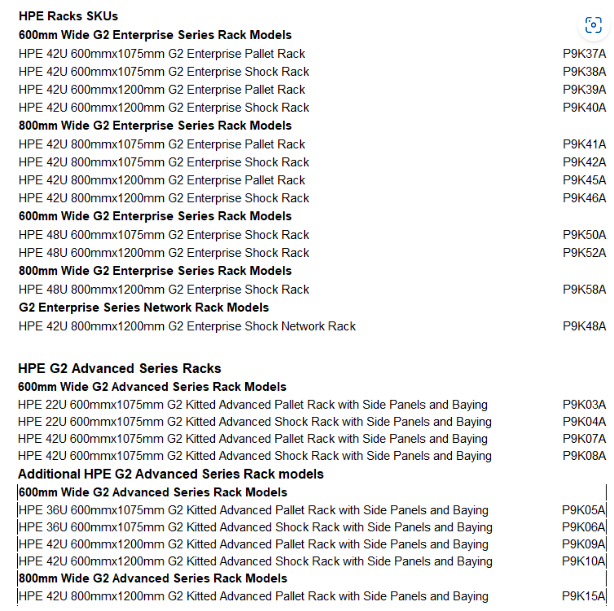

그럼, 지금까지 알려드린 내용을 토대로 HPE에는 어떤 제품들이 있는지 아래 사진 함께 볼까요?
HPE Rack에는 Enterprise Series Racks와 Advanced Series Racks이 있습니다!
두 Rack은 실장 무게와 Panel의 유무가 가장 큰 차이라고 보시면 됩니다.
Advanced Series Racks가 Enterprise Series Racks 보다 실장 무게가 더 크고, Side Panel이 포함되어서 나옵니다!
(** Pallet Rack : 랙만 배송 옴, Shock Rack : 공장에서 만들어져서 배송 옴)

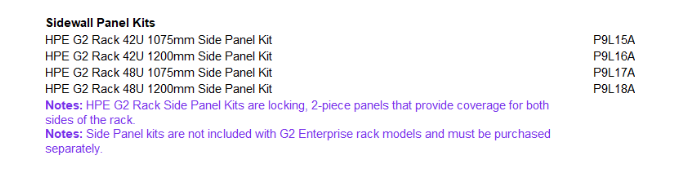

Sidewall Panel Kits
Side Panel Kit는 Rack의 양 옆을 막아주는 커버 역할을 하는 파트입니다.
G2 Enterprise Rack 모델에는 Side Panel Kit이 포함되어 있지 않기 때문에, 꼭 별도로 구매해주셔야 합니다!
아래 그림처럼 Rack의 높이와 깊이에 따라 알맞은 Panel을 선택하여 사용하시면 됩니다 :)
PDU
[PDU란?]
전력 분배 장치(Power Distribution Unit, PDU)는 전력 공급망의 마지막 링크로서, IT 부하에 중요한 전력을 공급합니다.
PDU는 전원을 생성하지 않고, 사용 가능한 전원으로부터 공급되는 전력을 분배합니다.
쉽게 보면, 우리가 주로 쓰는 멀티탭과 같은 역할을 하는 파트입니다.
PDU를 선택할 때, 아래 사항들을 고려해보시면 도움이 될 거에요!
1) 어떤 전력이 필요하십니까?
- Rack에 설치할 장비들이 정상적으로 구동하기 위한 총 전력량이 얼마인지 알아보세요.
- 장비를 설치할 국가나 지역에 따라 전원을 선택하세요.
- 단상과 3상 전원 중에 사용 환경에 알맞은 전원으로 선택하세요.
여기서 잠깐! 단상과 3상의 차이는 무엇일까요?
단상은 220V를 말합니다. 가정에서 사용하는 전기는 바깥에 흔히 보이는 전봇대에 공급된 3상 중에 1상을 인입하여 사용합니다.
3상은 380V (정확히는 3상 5선식)를 말합니다. 3상 전류는 전류의 상이 3개입니다.
상이 3개이면 전력 공급의 안정성을 확보할 수 있는데, 전원을 공급할 수 있는 곳이 3군데라고 생각하면 쉽습니다.
따라서 단상 전원은 가정과 소규모 기업에서 많이 사용되고 있고, 3상 전원은 보다 효율적이고 고밀도 지원이 가능하기 때문에 많은 데이터 센터들에 이용되고 있습니다.
2) PDU를 수직(Vertical) 또는 수평(Horizontal) 중 어느 쪽으로 설치하시겠습니까?
PDU는 랙 인클로저 내부 또는 외부에 수평 또는 수직으로 장착할 수 있습니다.

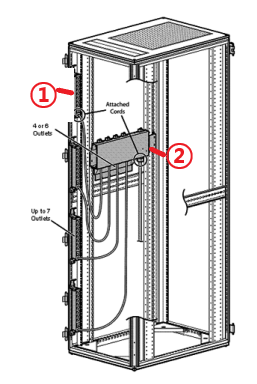

①번이 Vertical PDU가 장착된 모습, ②번이 Horizontal PDU가 장착된 모습입니다!

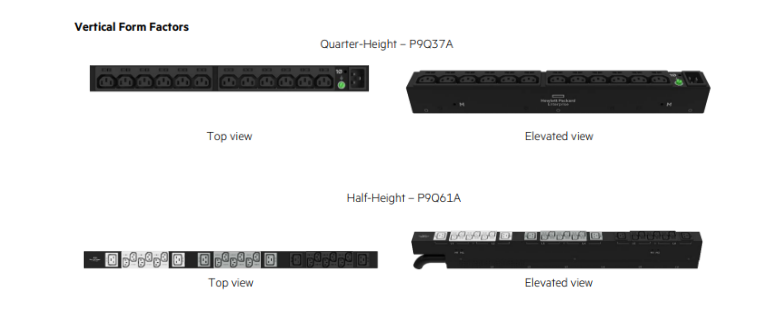

수직 PDU에는 최대 54개의 Outlet까지 사용할 수 있습니다.
이 경우, 랙 내부의 중요한 장비 장착 공간을 차지하지 않도록 랙 인클로저의 후면 또는 측면에 설치됩니다.

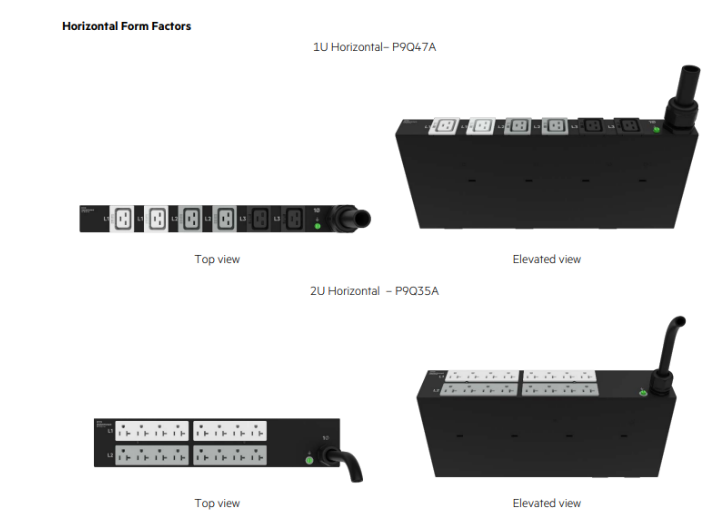

수평 PDU는 랙에 설치하되, 일반적으로 1U 또는 2U 랙 공간을 차지하며, 8~16개의 Outlet이 있습니다.
PDU를 선택하기 전에 데이터 센터의 공간과 사용할 장비를 먼저 이해하면 비용, 시간 및 공간을 절약하는 데 도움이 되겠죠?
[PDU 종류]
PDU는 앞서 설명한 것처럼 단상이냐 3상이냐, Vertical이냐 Horizontal이냐 에 따라 다양한 종류의 PDU가 존재합니다.

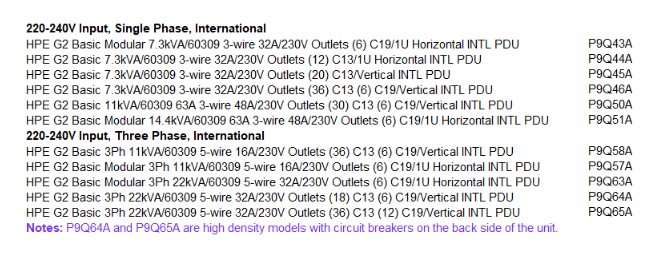

이 중에서 보편적으로 쓰이는 PDU는 P9Q45A와 P9Q46A입니다.
P9Q45A HPE G2 Basic 7.3kVA/60309 3-wire 32A/230V Outlets (20) C13/Vertical INTL PDU
위 파트는 C13 전원 코드 20개까지 수용 가능한 단상 Vertical PDU를 의미합니다.
P9Q46A HPE G2 Basic 7.3kVA/60309 3-wire 32A/230V Outlets (36) C13 (6) C19/Vertical INTL PDU
그렇다면 위 파트는 C13 전원 코드 36개, C19 전원 코드 6개까지 수용 가능한 단상 Vertical PDU 겠죠!
리셉터클
리셉터클이란, 소켓의 일종으로 산업용 플러그 또는 콘센트라고 합니다.

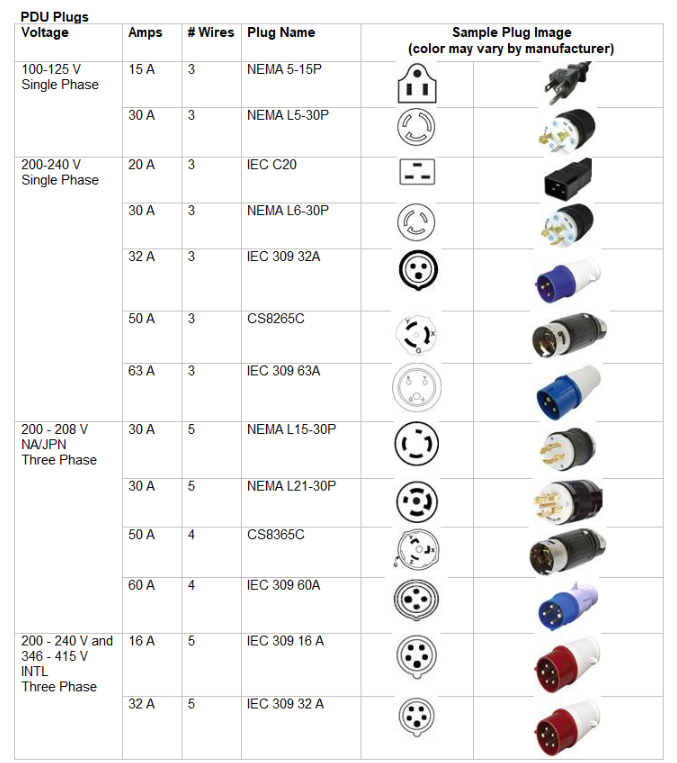

아래 표처럼 단상이냐 3상이냐, 몇 암페어(A)의 전류를 사용하느냐에 따라 구성되어야 하는 리셉터클이 달라집니다!
여기서 주의할 점,, 사용하는 전원에 따라 리셉터클도 달라져야 하는데요!
저희는 주로 단상 30A PDU를 사용하기 때문에, K6220N 리셉터클을 구성해주면 되겠죠?
