Openstack 설치계획서

2020. 10. 8. 17:23

출처: https://hj537.tistory.com/entry/Openstack-%EC%84%A4%EC%B9%98%EA%B3%84%ED%9A%8D%EC%84%9C

Openstack

• 목표
  • 오픈스택을 사용하여 클라우드 시스템 구축
  • 오픈스택 component에 대한 이해
  • 자동화 툴에 대한 이해 및 실행 방법 습득

Requirement

• openstack component
  • neutron
  • horizon
  • nova
  • keystone
  • glance

User stroy

• User는 Horizon service를 제공 받을 수 있다.
• User는 Horizon을 통해 인스턴스 생성 및 할당된 ip로 접속이 가능 하여야한다.
• User는 여러 인스턴스와 통신이 가능하다.
• User는 자동으로 Openstack을 설치 및 제거가 가능하다.

설계 및 설정

설치 환경

• PM 환경
  • OS : Ubuntu 18.04.5 LTS
  • CPU : Intel(R) Xeon(R) CPU E5-2620 v4 @ 2.10GHz
  • Core 수 : 32개
  • RAM : 62G
  • Harddisk : 722G

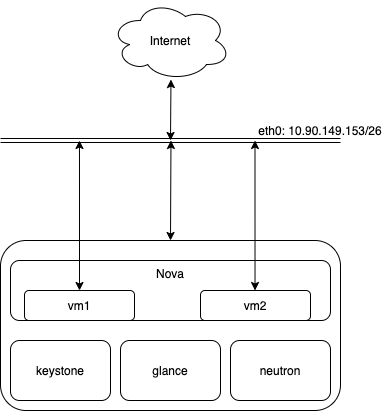

초기 설계

• Controller node, Compute node의 분리 및 가상화 생략
• PM의 네트워크 대역을 사용한 외부 인스턴스 제공
• Provider network 만을 사용하여 네트워크 제공
• Rocky version 설치

문제점

• Controller node, Compute node의 비분리로 인한 네트워크 확장성 및 접근성 문제 발생
• PM의 네트워크 대역의 선점으로 인한 연결 불가 문제 발생
• 인스턴스 접근시 직접적인 접근이 아닌 여러곳을 거친 후 들어와 속도의 문제 발생

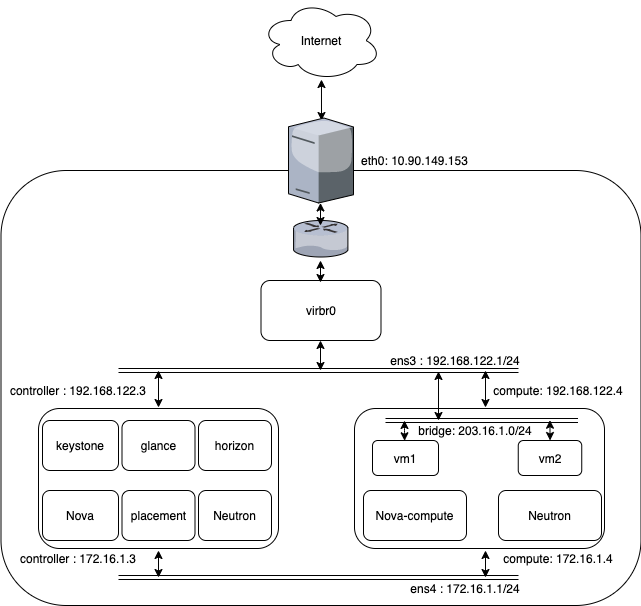

최종 설계

가상화 환경

• Controller , Compute Node 역할을 하게될 vm을 설치하는 것을 목적으로 한다.
  • Controller node
    • CPU core : 2개
    • RAM : 8G
    • Harddisk : 100G
    • OS : Ubuntu 18.04.5 LTS
  • Compute node
    • CPU core : 24개
    • RAM : 40G
    • Harddisk : 200G
    • OS : Ubuntu 18.04.5 LTS
  • Terraform을 사용하여 자동 설치 한다.
    • Terraform version : v0.12.26
    • OS image : https://cloud-images.ubuntu.com/bionic/current/bionic-server-cloudimg-amd64.img

Network 설정

• PM : 10.90.149.153
• ens3 : 192.168.122.1/24
• ens4 : 172.16.1.1 /24
• Controller : 192.168.122.3 , 172.16.1.3
• Compute : 192.168.122.4 , 172.16.1.4
• Port fowarding : 10.90.149.153:25000 -> 192.168.122.3:80(horizon), 10.90.149.153:25001 ~25100 -> instance

Openstack 설치

• <del>chef를 통해 pm 자체를 master로 사용, controller, compute1 node를 slave로 사용하여 자동 설치.</del>

Refernece

• https://docs.openstack.org/install-guide/
• https://fabianlee.org/2020/02/22/kvm-terraform-and-cloud-init-to-create-local-kvm-resources/
