ERWIN 테이블 스크립트 생성 (DDL)





데이터베이스 ER다이어그램을 그리다보면 ERWIN 툴을 많이 쓸텐데,

​

ERWIN에서는 친절하게 설계된 ERD 대로 테이블 스크립트를 뽑아주는 기능을 한다.

​

논리모델, 물리모델 모두 작성되었다고 가정하에..

​

스크립트를 추가해보자.

​

​

​

​

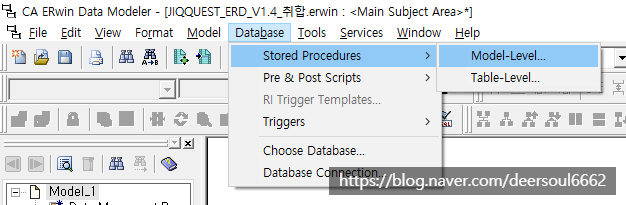

Database -> Pre & Post Scripts > Model-Level 선택

​

​

​

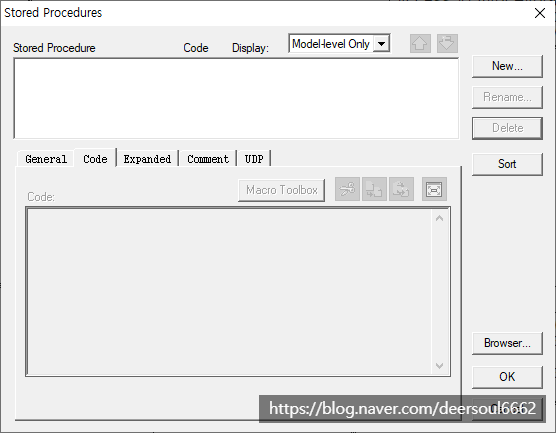

Stored Procedures 에서 [New] 클릭

​

​

​

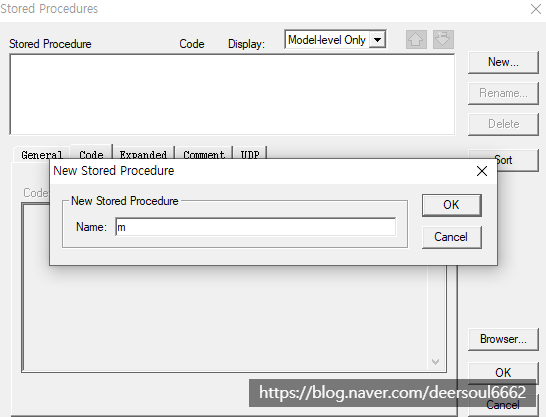

주고싶은 이름을 주고 OK

​

​



​

하단의 스크립트 입력란에 DB에 맞는 스크립트를 입력하고 OK를 누른다.

​

​해당 스크립트는 컬럼 코멘트를 함께 뽑기위한 스크립트

​

MySQL



%ForEachTable() { ALTER TABLE %TableName COMMENT = '%EntityName'; %ForEachColumn() { ALTER TABLE %TableName CHANGE COLUMN %ColName %ColName %AttDatatype %AttNullOption COMMENT '%AttName'; } }

Oracle

%ForEachTable() { COMMENT ON TABLE %TableName IS '%EntityName'; %ForEachColumn() { %Switch('%ColumnComment') { %Choose(''){COMMENT ON COLUMN %TableName.%ColName IS '%AttName';} %Default {COMMENT ON COLUMN %TableName.%ColName IS '%ColumnComment';} } } }

​

MS-SQL

%ForEachTable() { exec sp_addextendedproperty 'MS_Description' , '%EntityName' , 'user' , 'dbo' , 'table' , '%TableName' go %ForEachColumn() { exec sp_addextendedproperty 'MS_Description' , '%AttName' , 'user' , 'dbo' , 'table' , '%TableName' , 'column' , '%ColName' go } }



​

​

​

​

이제 스크립트를 뽑아보자.

​

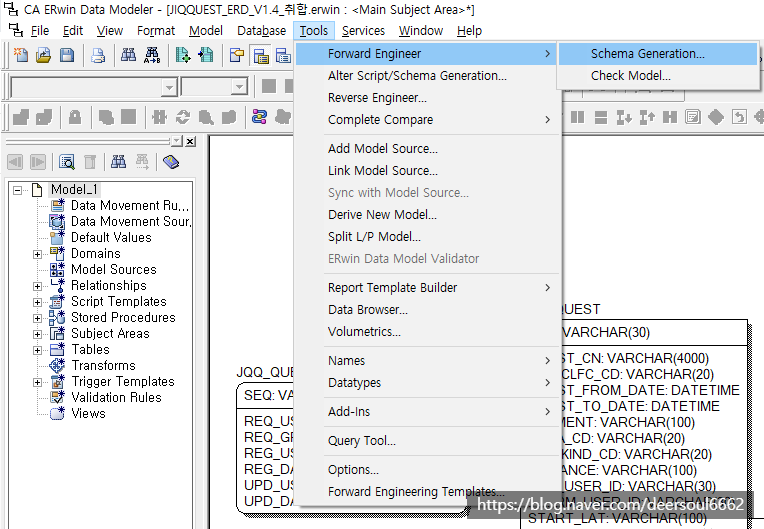

Tools -> Forward Enginner -> Schema Generation...

​

​

​

좀전에 만든 코멘트 생성 스크립트를 사용하기 위해 Schema 선택 - Post-Script를 체크하고 Preview 버튼을 누르면~

​

스크립트가 팝업창에 뜬다.

​

​

​

이걸 복사하거나 저장해서 쓸수도 있고, Report버튼을 통해 export를 할 수도 있다.

​

Generate 눌러서 직접 만드는것도 있는데 이것보다는 추출하고 직접 확인해가며 활용하는게 난 더 좋다!
