DSU CSU 라우터

DSU(Digital Service Unit 또는 Data Service Unit)

컴퓨터 및 주변기기는 기계가 쉽게 인식할 수 있도록 디지털 파형을 사용합니다. 이 미세한 디지털 신호를 멀리 전송하기 위해서 디지털 전송 장비가 필요한 것 입니다. 다시 말하면, 거리가 멀면 미세한 디지털 파형은 전송 되는 도중에 왜곡 현상이 발생되어 상대방이 인식 할 수 없으므로 이를 부호화(Incoding) 하여 상대방으로 전송하고 또한 부호화되어 들어오는 정보를 원래의 신호인 디지털로 복호화(Decoding) 하는 것이 디지털 전송장비의 역할입니다. 속도등이 버젼업 된 기기들이
HSM, FDSU,HDSL(High bit rate Digital Subscriber Line)이구요.

=> 디지털 신호를 충실하게 처리, 디지털전송을 가능하게 해 주는 주요장비입니다.

CSU(Channel Service Unit)

T1 또는 E1 트렁크를 수용할 수 있는 장비로서 각각의 트렁크를 받아서 속도에 맞게 나누어 분할하여 쓸 수 있는 장비이다. Channel Service에서 Channel이란 한 개의 채널에 64kbps 또는 56kbps의 전송속도를 갖는 것을 말한다. 보통 64kbps를 1채널로 본다. 그래서 128K는 64kbps 두개의 채널을 사용해 128Kbps 속도를 낸다. 256K 나 512K도 마찬가지로 전송로에 할당된 채널 여러개를 사용해서 전송속도를 낸다. 그리고 실제 전송할때 각의 채널이 따로따로 전송되는 것은 아니라 Mux라는 집중 장비가 여러개의 채널들을 모아서 하나의 대용량 전송로를 통하여 한꺼번 에 전송되는 트렁크 방식으로 전송이 된다. 그러므로 CSU는 바로 이러한 트렁 크라인(T1이나 E1)을 그대로 수용할 수 있는 장비이다.

=> 분배기능이 주목적인 커다란 용량의 스위칭 허브라구 이해하시면^^.

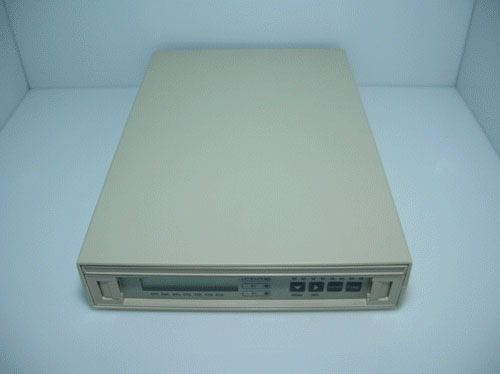

- 위 사진은 CSU 인데 DSU도 동일하게 생겼습니다.



라우터(router)
랜을 연결하여 정보를 주고 받을 때 송신정보(패킷:packet)에 담긴 수신처의 주소를 읽고 가장 적절한 통신통로를 이용하여 다른 통신망으로 전송하는 장치이다. 인터넷을 접속할 때는 반드시 필요한 장비로서, 서로 다른 프로토콜로 운영하는 통신망에서 정보를 전송하기 위해 경로를 설정하는 역할을 제공하는 핵심적인 통신장비이다.

단순히 통신망을 연결해주는 브리지(bridge) 기능에 추가하여 경로 배정표에 따라 다른 통신망을 인식하여 경로를 배정하며, 수신된 패킷에 의하여 다른 통신망 또는 자신이 연결되어 있는 통신망 내의 수신처(노드)를 결정하여 여러 경로 중 가장 효율적인 경로를 선택하여 패킷을 보낸다. 통신 흐름을 제어하며 통신망 내부에 여러 보조 통신망을 구성하는 등의 다양한 통신망 관리기능을 수행한다.

장점은 통신환경의 설정을 가능하게 하여 관리 방침에 따라 라우팅 방식을 결정하여 전체 네트워크의 성능을 개선할 수 있다. 또한 표준 놀리에 따라 통신방법이 자동으로 결정되므로 유지보수가 용이하고, 통신방법에 구애받지 않으므로 대규모 통신망을 쉽게 구성할 수 있으며, 다양한 경로를 따라 통신량(트래픽:traffic)을 분산할 수 있다.
초기 환경설정이 어렵고, 특정한 프로토콜에 의존하므로 다양한 프로토콜 지원이 어려우며, 하위 프로토콜 지원이 불가능하고, 기능이 복잡하므로 가격이 비싸다는 단점이 있다.

=>경로설정 및 보정 기능. 트래픽 예방 및 분산이 주기능이죠.





- 위 사진은 1751 라우터 입니다.

요즘은 CSU에 DSU기능이 포함하여 한 제품으로 많이 나오고 있구요.
라우터에 CSU기능이 통합된 제품두 있습니다.

디지털 회선망 즉 일반 랜의 일반적 망구성도을 순서대로 살펴보면

1.집중국(MOU)----DSU-----------CSU--------------ROUTER----컴퓨터등 단말장치 (저속)

2.집중국(MOU)----HDSL----4 wire 실선-HDSL----CSU.ROUTER----컴퓨터등 단말장치 (고속.원거리시)
(2B1Q실선)
