1. UPS(무정전 전원장치)란?
UPS(무정전 전원 장치)란 정전이나 순시 전압 저하(순저) 등 전원 트러블이 발생했을 때 전기를 일정 시간 계속 공급하기 위한 장치입니다. 영어로는 "UPS (Uninterruptible Power Supply)"라고합니다.

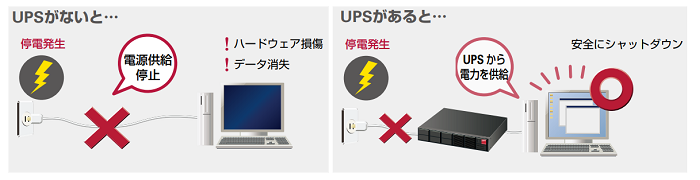

이 UPS(무정전 전원 장치)가 있는 것으로 PC나 하드 디스크, 서버, 모뎀, 라우터 등을 예기치 않은 정전으로부터 지킬 수 있어 나아가 중요한 데이터나 제조 기기도 지킬 수 있습니다.
2. UPS(무정전 전원장치)의 구조란?
우선은, 전원으로부터 UPS(무정전 전원 장치)에 송전. 그 앞에 있는 기기에는 스트레이트에 전기를 흘려, 그와 동시에 UPS(무정전 전원 장치) 내의 축전지에 전기를 축적합니다. 그리고 정전 등의 비상시에는, 축전지로부터 각 기기에 급전. 이로 인해 순식간에 멈추지 않고 전기를 계속 공급할 수 있습니다.
사무실이나 가정에서 자주 이용하는 「연장 코드」를 이미지 해 주세요. 이것은 벽의 전원에 연결한 코드의 끝에 여러 개의 입구가 붙어 있어 거기에 연결한 기기에 전기를 보내는 것입니다. UPS(무정전 전원장치)는 이 연장 코드에 축전 기능이 갖추어진 것으로 생각하면 알기 쉬울 것입니다.
3. UPS(무정전 전원장치)와 비상용 발전기의 차이란?
UPS (무정전 전원 장치)와 발전기는 모두 정전시에 전원을 공급하는 장치입니다.
주된 차이점은 전력 공급까지의 시간, 또 전력 공급을 계속하는 시간에 있습니다.
UPS(무정전 전원 공급 장치)는 축전지를 내장하고 있습니다. 만일, 정전이 일어났을 때에는, 축전지로부터의 급전에 자동으로 전환되기 때문에, 끊임없이 전력을 계속 공급되는 것이 특징입니다. 단, 일반적인 백업 시간은 5~10분 정도이므로 장시간 정전에는 견딜 수 없습니다. 시스템의 안전한 셧다운이나 발전기가 기동할 때까지의 연결로서 이용하면 좋을 것입니다.
발전기는 정전이 발생한 후 기동하는 것이 일반적입니다. 실제로 발전하기까지 1분 정도 걸려 버리기 때문에, 그 사이에는 각 기기에의 송전이 정지해 버립니다. 한편, 가솔린이나 경유 등 연료만 있으면 발전을 계속할 수 있으므로 장시간에 걸쳐 정전이 계속되는 경우에 효과적입니다.
4. UPS(무정전 전원장치)의 필요성이란?
UPS(무정전 전원장치)는 정전 등의 전원 트러블에 의해 발생하는 시스템의 정지, 데이터의 손실, 기기의 고장 등 중대한 위험을 피하기 위해 전력을 안정적으로 공급하는 중요한 장치입니다.
UPS는 기업이나 행정기관을 불문하고 현대사회에서 빼놓을 수 없는 존재입니다.
정전 대책으로 UPS가 필요한 이유
UPS(무정전 전원 장치)가 필요한 것은 정전이나 전압 저하가 발생했을 때입니다. 일본에서는 장시간의 정전은 드물지만, 「순시 전압 저하(순저)※1」이나 「순시 정전(순정정)※2」라고 하는 단시간의 전력 트러블은 빈번하게 발생하고 있습니다.
예를 들어, 도쿄전력의 2021년도 데이터에 의하면, 1채당의 정전 횟수는 연간 0.1회※3으로 적은 한편, 순저는 지역에 따라서는 월에 1회 이상 발생하는 경우도 있습니다.
이러한 단시간의 전원 트러블에서도 공장의 생산 라인 정지나 오피스의 서버의 정지, 데이터의 손실 등의 리스크가 있습니다. UPS는 이러한 피해를 예방하기 위해 매우 중요한 역할을 합니다.
※1 순시 전압 저하(순저)…0.02초~2초의 단시간의 전압 저하 ※ 2
순시 정전(순정)…1분 미만의 전력 정지
재해시 비상전원으로 UPS가 필요한 이유
UPS(무정전 전원장치)는 지진이나 태풍, 화재 등 재해시에도 예비전원·비상전원장치로서 중요한 역할을 합니다.
재해로 인한 정전은 오랜 시간이 걸릴 수 있습니다. UPS의 일반적인 백업 시간은 5~10분입니다만, 이 시간내에 시스템이나 PC의 안전한 셧다운 실시하는 것으로, 데이터의 손실이나 기기의 손상을 막을 수 있습니다. 또한 UPS와 발전기를 병용함으로써 보다 장시간의 전력 공급도 가능합니다.
5.UPS(무정전 전원장치)에는 어떤 종류가 있는가?
UPS(무정전 전원 장치)에는 용도나 설치 환경에 따라 다양한 종류가 있습니다.
여기에서는 「급전 방식」과 「배터리의 종류」에 대해 해설합니다.
UPS의 급전 방식의 종류
UPS의 급전 방식은, 전력의 공급 방법이나 전환의 구조에 의해 이하의 3개※4로 분류됩니다.
※4 산양 전기 UPS의 경우. 메이커에 의해 급전 방식이나 부르는 방법은 다릅니다.
상시 상용 급전 방식 UPS란?
상용 전원을 그대로 장치에 공급하는 방식으로 정전 시에는 상용 전원을 분리한 후 축전 디바이스의 직류 전력을 인버터로 교류 전력으로 변환하여 전기 기기에 공급합니다. 전력 변환의 손실이 적지만, 전환시에 약간의 순단이 발생합니다.
용도 예로서 감시 카메라 등 일시적인 순단이 허용되는 기기에 적합합니다.
상시 인버터 급전 방식 UPS란?
항상 인버터를 통해 전기를 전기 기기에 공급하는 방식입니다. 정전시에는 완전 무순단으로 전력을 전환하기 위해 급전 품질과 신뢰성이 높은 급전 방식입니다.
용도 예로서 통신 기지국, 통신 서버 등 품질과 신뢰성을 요구하는 장치에 적합합니다.
병렬 프로세싱 급전 방식 UPS란?
인버터를 항상 병렬 상태로 운전하여 전력 파형을 고속으로 보정 처리하는 방식입니다. 전원측의 전력 품질을 개선하면서 정전시에는 완전 무순단으로 전력을 전환합니다.
용도 예로서 생산설비나 동력기기 등 고효율과 고품질이 요구되는 현장에 적합합니다.
구체적인 제품 일람에 대해서는「산요전기의 무정전 전원 장치(UPS)의 제품 일람」을 확인해 주십시오.
UPS에 사용되는 배터리에는 어떤 종류가 있습니까?
UPS에 탑재되는 배터리는 주로 다음의 2종류입니다.
납 축전지
- 수명은 약 2~5년
- 초기 비용이 상대적으로 저렴
리튬 이온 배터리
- 수명이 약 10년※5로, 메인터넌스 코스트의 경감이 가능
- 소형, 경량으로, UPS의 설치 공간을 절약 가능
- 경년 열화에 의한 용량 저하가 적다
※5 사용환경이나 주위온도에 따라 다름
상세 페이지 : UPS의 리튬 이온 전지와 납 축전지를 철저 비교!
6.UPS(무정전 전원 장치)의 선택 방법이란?
UPS를 선택할 때는 사용 목적이나 설치 환경에 따라 다음 포인트를 확인하는 것이 중요합니다.
백업 대상 장치:어떤 기기를 전원 트러블로부터 지키고 싶은가(예: 서버, PC, 생산 설비)용량(kVA/kW):백업 대상 장치의 전력 소비를 바탕으로 계산백업 시간:정전시에 얼마나 많은 시간, 전력을 공급하고 싶습니까?입출력 사양 등:입출력 전압, 주파수, 배선 방식(상수·선수)급전 방식:상시 상용, 상시 인버터, 병렬 프로세싱 등배터리 종류:납 축전지, 리튬 이온 전지옵션 기능:네트워크 관리 등
상세 페이지：UPS(무정전 전원 장치)의 선택 방법을 해설! 용량이나 백업 시간 등
7. UPS (무정전 전원 공급 장치)를 비교하려면 어디를 볼 수 있습니까?
UPS를 비교할 때는 다음과 같은 성능과 기능을 보면 최적의 UPS를 선택하기 쉬워집니다.
급전 품질:급전 방식, 무순단 전환의 유무 등신뢰성:병렬 이중화 유형 등배터리 수명:리튬 이온 배터리 등크기, 설치성:리튬 이온 배터리 등사용 환경:방수·방진 성능, 사용 온도 범위 등해외 대응인가 :안전규격, 전압 등
상세 페이지 : UPS (무정전 전원 공급 장치)를 비교할 때 볼 수있는 성능과 사양은 무엇입니까?
8. UPS (무정전 전원 공급 장치)는 무엇을 유지 보수합니까?
일상 점검이나 정기 점검 중, 배터리 등의 보수 부품의 교환이나, 가동 환경의 확인 등을 확실히 실시하는 것이 중요합니다.
UPS (무정전 전원 공급 장치)는 적절한 유지 보수를 수행하여 안전하게 계속 사용할 수 있습니다.
상세 페이지：배터리의 교환 방법이나 처분 폐기 방법, 알람에 대해서 정리해 해설!
9. UPS(무정전 전원 공급 장치)의 수명은 얼마입니까? 교환 타이밍은?
UPS(무정전 전원장치)의 수명은 용량이나 사용환경에 따라 다릅니다만, 5년~15년이 기준입니다.
수명이 지난 UPS를 계속 사용하면 고장 위험이 높아져 비상시에 전원을 공급하지 못할 가능성이 있습니다. 또한 유지 보수 비용이 증가하는 등의 문제도 발생합니다. 수명을 넘은 UPS는 적절한 타이밍에 교체를 검토합시다.
상세 페이지：UPS(무정전 전원 장치)의 수명이나 내용 연수, 교환 시기는 언제?
10.UPS(무정전 전원장치)는 어떤 용도로 사용되고 있는가?
UPS(무정전 전원장치)의 대표적인 용도를 소개합니다.
PC·PC에서의 UPS의 용도
PC는 갑작스런 정전으로 데이터가 소실되거나 시스템이 손상될 위험이 있습니다. UPS를 사용하면 정전시에도 전력을 공급하여 안전하게 셧다운하는 시간을 확보할 수 있습니다. 업무 계속이 필요한 경우는 UPS와 발전기의 병용도 유효합니다.
서버용 UPS 사용
서버는 시스템, 웹 사이트, 메일 등의 중요한 데이터를 관리합니다. UPS를 도입함으로써. 정전으로 인한 시스템 장애 및 데이터 손실을 방지할 수 있습니다.
또한 UPS와 서버를 LAN 연결하고, 예를 들어 UPS의 배터리 잔량에 따라 서버가 자동 종료하는 구조를 구축함으로써보다 안전한 운용이 가능합니다.
생산 설비에서 UPS의 용도 적용
제조업이나 공장에서는 정전에 의해 생산설비가 정지되거나 제품이 파손될 위험이 있습니다. UPS를 도입함으로써 생산 라인의 정지나 손실을 최소한으로 억제할 수 있습니다.
의료 현장에서의 UPS의 용도
병원 등의 의료 현장에서는 의료 기기나 백신 보냉고 등 전력이 중단되면 큰 리스크로 이어지는 기기가 다수 있습니다. UPS는 이러한 장비에 안정적인 전력을 계속 공급하는 데 필수적입니다.
금융 현장에서의 UPS의 용도
금융 현장에도 UPS(무정전 전원장치)는 필수입니다. 은행이나 증권회사 등의 금융관계기업에서는 복수계통의 UPS(무정전전원장치)를 도입하고 있습니다. 뿐만 아니라 각각의 무정전 전원 장치를 별도의 장소에 설치. 재해시에도 전기를 안정적으로 공급할 수 있는 시스템을 구축하고 있습니다.
요약(FAQ)
출처: https://techcompass.sanyodenki.com/kr/training/power/about_ups/001/index.html
